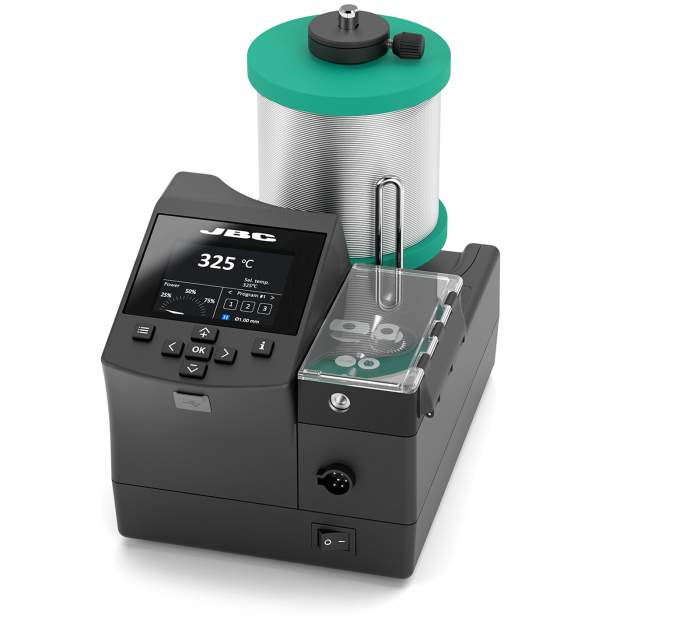

Блок управления для станции автоподачи припоя B-IRON ALE-210VB - JBC ALE-210UVB

Там, где паяные соединения выполняются в такт, повторяемость подачи припоя определяет долю брака. Этот блок управления выдаёт 180 Вт, стабильно удерживает температуру жала на холостом ходу с точностью ±1,5 °C и дозирует припой в трёх режимах - от непрерывной подачи до свободно программируемого цикла.

Преимущества

• Мощность 180 Вт и диапазон температур 90–450 °C охватывают как тонкие, так и теплоёмкие паяные соединения.
• Стабильность температуры ±1,5 °C на холостом ходу - по данным производителя, в рамках IPC J-STD-001, а также точность температуры ±3 % с эталонным картриджем.
• Три режима работы: непрерывный, прерывистый и программный - пять программ по одному–три шага в каждой.
• Скорость подачи от 0,5 до 50 мм/с и длина подачи припоя от 0,5 до 250 мм точно настраиваются под паяное соединение.
• Сопротивление жало - земля менее 2 Ом и напряжение менее 2 мВ RMS, по данным производителя - соответствие ANSI/ESD S20.20.
• USB-A и USB-B для прошивки, профилей и подключения к ПК, RJ12 для дымоудаления и разъём педали для управления инструментом.

Технические характеристики

Применение

Серийная пайка на производстве электроники, полуавтоматические паяльные места, доработка в больших объёмах и работы на участках контроля с прослеживаемостью через интерфейс передачи данных.

Совместимость и комплект поставки

Блок управления поставляется с установленным направляющим комплектом GALE10V для припоя 1,0 мм. Автоматический паяльник ALE250 работает с картриджами серии C250. С соответствующим направляющим комплектом можно использовать припой диаметром 0,4–1,8 мм. Станция вмещает катушки припоя до 2 кг, диаметром не более 100 мм и высотой не более 100 мм, ось держателя катушки - 10 мм.

Соответствие стандартам

По данным производителя, стабильность температуры соответствует требованиям IPC J-STD-001 и превосходит их, а станция соответствует ANSI/ESD S20.20. Выравнивание потенциалов с EPA подключается опционально.
