Какие серии жал есть для термопинцетов Weller?

Для термопинцетов Weller предназначены две серии жал: Micro Tools (RTW) для пинцетов WXMT и WMRT и WTA для демонтажных пинцетов. Серию выбирают по модели инструмента, а форму и ширину жал - по размеру компонента.

Почему жала для термопинцета Weller ставят парами?

Термопинцет нагревает компонент с двух сторон, поэтому жала устанавливают парой и юстируют сведение наконечников. Точное сведение обеспечивает равномерный прогрев обоих выводов и снятие детали без сдвига и повреждения площадок.

Как выбрать ширину жал термопинцета под размер компонента?

Узкие наконечники термопинцета применяют для мелких SMD-компонентов, широкие - для корпусов микросхем и многовыводных деталей. Форму, клин или конус, и ширину подбирают под габарит снимаемого компонента в выбранной серии RTW или WTA.

Чем жала Weller Micro Tools (RTW) отличаются от насадок WTA?

Серия Micro Tools (RTW) рассчитана на термопинцеты WXMT и WMRT и включает пары конических и клиновидных жал для пайки и демонтажа SMD. Серия WTA - клиновидные насадки для демонтажных пинцетов, их задача - снять компонент с платы за один приём.

Когда нужен термопинцет вместо паяльника с одним жалом?

Термопинцет нагревает компонент с двух сторон одновременно, поэтому оба вывода чипа расплавляются сразу и деталь снимается без перекоса и без перегрева платы. Это удобно при демонтаже чип-резисторов, конденсаторов и корпусов SOIC, где одним жалом пришлось бы греть выводы поочерёдно.

Чем конические жала термопинцета отличаются от клиновидных?

Конические жала с тонким концом рассчитаны на мелкие SMD-компоненты и точный захват в плотном монтаже. Клиновидные жала прилегают к ряду выводов гранью и подходят для корпусов микросхем и многовыводных деталей, где нужно прогреть всю сторону корпуса.

Почему важно юстировать сведение жал термопинцета?

Если наконечники сходятся неточно, пинцет захватывает компонент перекошенно, одна сторона греется хуже, и деталь может выскользнуть или сорвать площадку. Поэтому жала ставят парой и проверяют, что рабочие кромки сходятся ровно по всей ширине.

Можно ли поставить на термопинцет жала из разных пар?

Не рекомендуется: жала для пинцетов подбирают парами одной формы и размера под модель инструмента. Разные по форме или износу наконечники сходятся неровно и греют стороны компонента неодинаково, что ухудшает демонтаж и повышает риск повредить плату.

Как ухаживать за жалами термопинцета Weller?

Жала термопинцета держат залуженными и чистят на губке или латунной стружке, работают на минимально достаточной температуре. Пару меняют целиком, если покрытие одного жала изношено или наконечники деформировались и перестали сводиться ровно.

Какие ошибки чаще всего допускают при выборе жал для термопинцета?

Типичные ошибки - выбрать жала не под модель пинцета, взять ширину меньше или больше габарита компонента и заменить только одно жало из пары. Серию определяют по инструменту (RTW для WXMT и WMRT, WTA для демонтажных пинцетов), ширину - по корпусу детали.

Паяльные жала и насадки

Паяльные жала для пинцетов

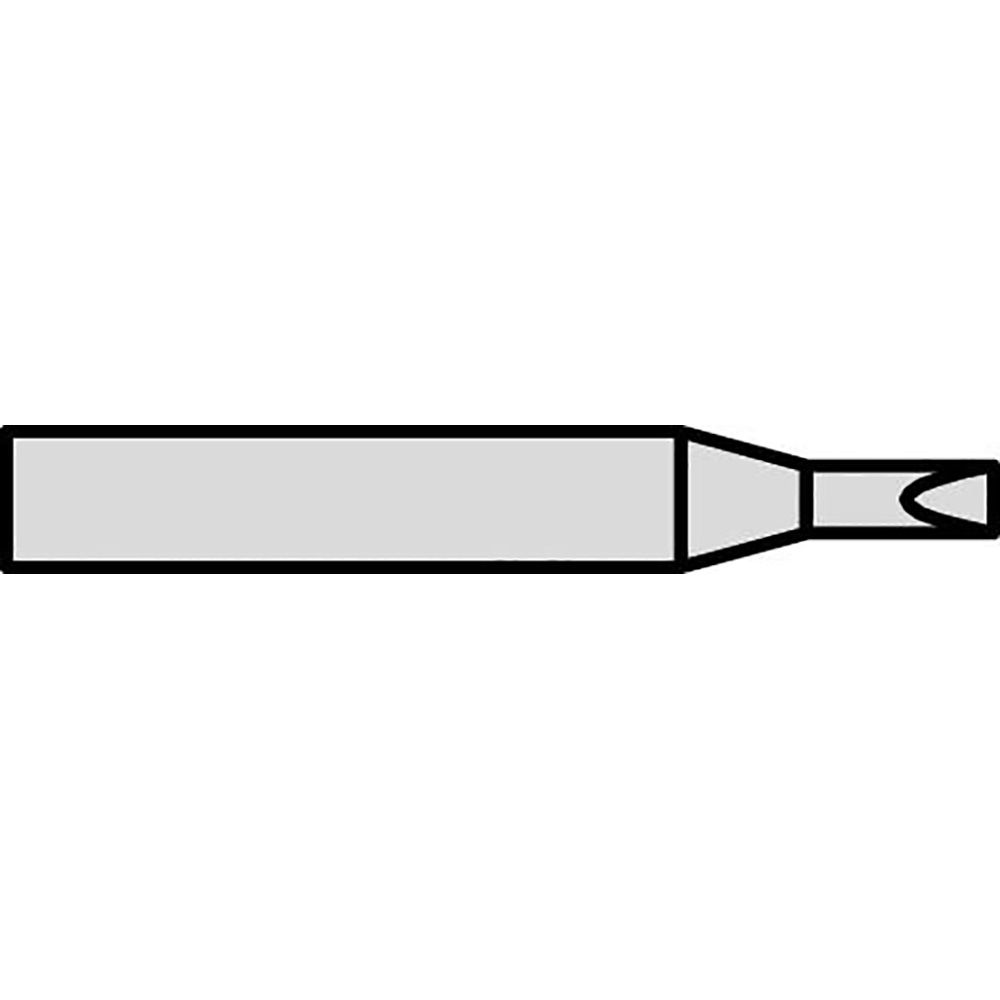

Паяльные жала для термопинцетов Weller

Раздел содержит сменные жала и насадки для термопинцетов Weller. Термопинцет нагревает компонент с двух сторон, поэтому жала используются парами. Представлены серии Micro Tools (RTW) и WTA.

Жала для пинцетов подбирают парами под модель инструмента и размер компонента. Узкие наконечники применяют для мелких SMD, широкие - для корпусов микросхем и многовыводных деталей.

Товаров: 25
Подкатегорий: 2
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Паяльные жала для пинцетов

Что важно при выборе: характеристики, сравнение и типичные области применения.

Подбор жал для пинцета

Жала ставят парой, юстируя сведение наконечников. Серия RTW (Micro Tools) рассчитана на пинцеты WXMT и WMRT, серия WTA - на демонтажные пинцеты. Форму (клин, конус) и размер выбирают под габарит снимаемого компонента.
