Для какого паяльника предназначены насадки Weller XDS?

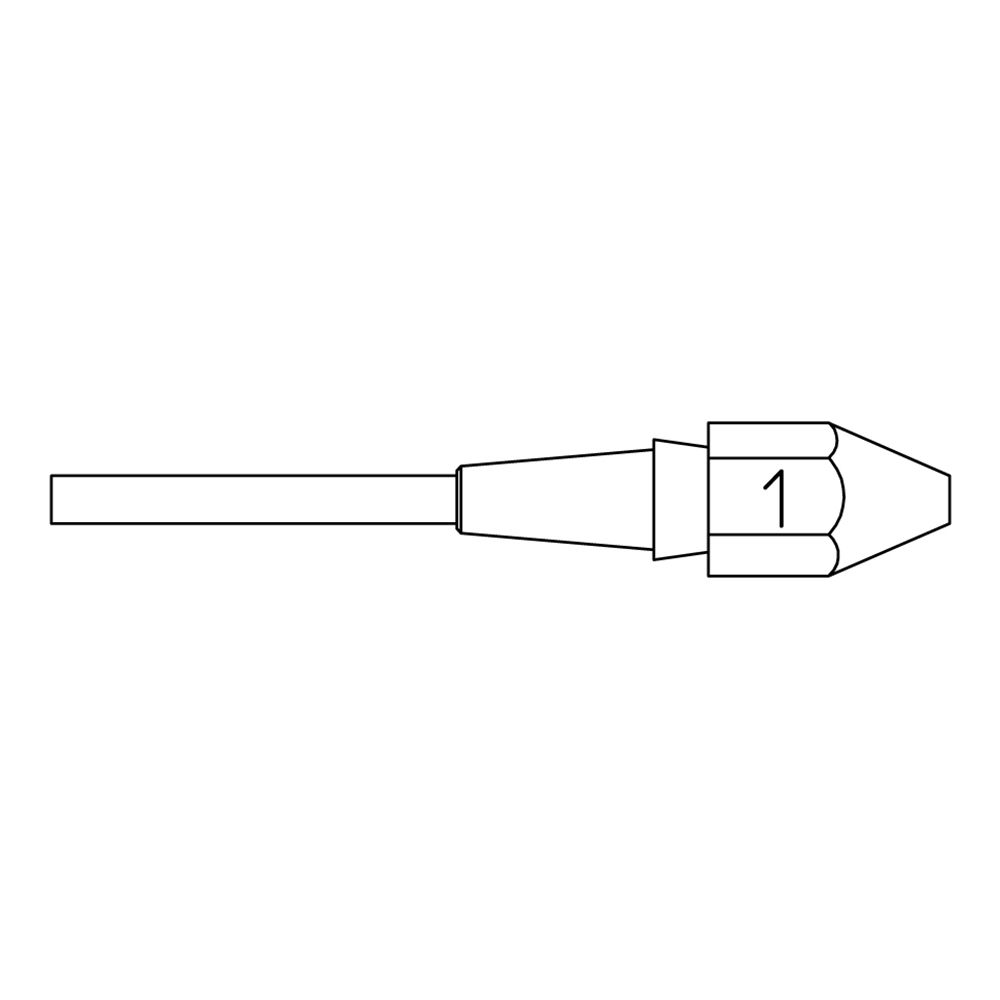

Насадки Weller XDS 1-XDS 5 - всасывающие сопла для демонтажного паяльника Weller WXDP 120 с внутренним диаметром от 1 до 3 мм. Сопло втягивает расплавленный припой при работе с вакуумом, освобождая вывод компонента.

Когда выбирать эксцентрические насадки Weller XDS 6, XDS 7 и XDS 8?

Эксцентрические насадки Weller XDS 6 (0,7 мм), XDS 7 (1,2 мм) и XDS 8 (1,5 мм) выбирают, когда вывод расположен рядом с соседними компонентами. Смещённая геометрия облегчает доступ к выводу в плотной компоновке.

Для чего нужен измерительный наконечник Weller XDS 9?

Измерительный наконечник Weller XDS 9 с внутренним диаметром 0,55 мм и наружным 1,5 мм служит для контроля температуры демонтажного паяльника. Его используют для проверки, а не для рабочего отсоса припоя.

Какую насадку Weller XDS выбрать для самых тонких выводов?

Для тонких выводов подходит эксцентрическая XDS 6 с внутренним диаметром 0,7 мм и наружным 1,9 мм, следующий размер - XDS 3 с каналом 1 мм и наружным диаметром 2,3 мм. Малый наружный диаметр не задевает соседние площадки при плотном монтаже.

Для чего насадка Weller XDS 2 с внутренним диаметром 3 мм?

XDS 2 - самая крупная насадка серии для WXDP 120: внутренний диаметр 3 мм, наружный 5,3 мм. Её выбирают для толстых выводов, штырей разъёмов и клемм, где насадка меньшего диаметра не надевается на вывод и не успевает отсосать припой.

Чем XDS 4 отличается от XDS 7 при канале 1,2 мм?

Внутренний диаметр у обеих насадок 1,2 мм, но XDS 4 прямая с наружным диаметром 2,5 мм, а XDS 7 эксцентрическая с наружным 2,7 мм. XDS 7 удобнее, когда к выводу нужно подобраться рядом с соседними компонентами.

Как подобрать насадку XDS под диаметр вывода?

Внутренний диаметр насадки должен быть чуть больше диаметра вывода: тогда вывод входит в канал, а припой отсасывается без потери вакуума. В серии есть каналы 0,7 мм (XDS 6), 1 мм (XDS 3), 1,2 мм (XDS 4, XDS 7), 1,4 мм (XDS 1), 1,5 мм (XDS 8), 1,8 мм (XDS 5) и 3 мм (XDS 2).

Как сохранить силу отсоса насадок Weller XDS?

Канал насадки регулярно прочищают, пока припой в нём не застыл плотной пробкой, а торец держат залуженным. Сила отсоса падает, если канал сужен остатками припоя или насадка неплотно прилегает к выводу и площадке.

Как правильно выпаивать вывод насадкой Weller XDS?

Насадку надевают на вывод, дожидаются полного расплавления припоя в отверстии и только потом включают отсос, слегка покачивая насадку вокруг вывода. Если включить вакуум раньше, часть припоя застынет, и вывод останется припаянным к стенке.

Когда насадку Weller XDS пора менять?

Насадку меняют, когда канал перестаёт прочищаться и сила отсоса не восстанавливается, когда торец изношен или перестал смачиваться припоем. Изношенная насадка хуже передаёт тепло, и припой не успевает расплавиться по всей глубине отверстия.

Насадки для выпайки

Насадки XDS

Всасывающие насадки Weller серии XDS

Насадки серии XDS - отсасывающие сопла для демонтажных паяльников Weller. Представлены наконечники с внутренним диаметром от 0,55 до 1,5 мм, в том числе эксцентрические и измерительные.

Сопло XDS втягивает расплавленный припой при работе с вакуумом. Эксцентрическая геометрия облегчает доступ к выводам в плотной компоновке.

Товаров: 9
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки XDS

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор насадок XDS

Внутренний диаметр выбирают под вывод: XDS 7 (1,2 мм) и XDS 8 (1,5 мм) - для типовых выводов, измерительный XDS 9 - для контроля температуры. Эксцентрическая форма помогает подобраться к выводу рядом с соседними компонентами.

Частые вопросы

Для какого паяльника предназначены насадки Weller XDS?: Насадки Weller XDS 1-XDS 5 - всасывающие сопла для демонтажного паяльника Weller WXDP 120 с внутренним диаметром от 1 до 3 мм. Сопло втягивает расплавленный припой при работе с вакуумом, освобождая вывод компонента.
Когда выбирать эксцентрические насадки Weller XDS 6, XDS 7 и XDS 8?: Эксцентрические насадки Weller XDS 6 (0,7 мм), XDS 7 (1,2 мм) и XDS 8 (1,5 мм) выбирают, когда вывод расположен рядом с соседними компонентами. Смещённая геометрия облегчает доступ к выводу в плотной компоновке.
Для чего нужен измерительный наконечник Weller XDS 9?: Измерительный наконечник Weller XDS 9 с внутренним диаметром 0,55 мм и наружным 1,5 мм служит для контроля температуры демонтажного паяльника. Его используют для проверки, а не для рабочего отсоса припоя.
Какую насадку Weller XDS выбрать для самых тонких выводов?: Для тонких выводов подходит эксцентрическая XDS 6 с внутренним диаметром 0,7 мм и наружным 1,9 мм, следующий размер - XDS 3 с каналом 1 мм и наружным диаметром 2,3 мм. Малый наружный диаметр не задевает соседние площадки при плотном монтаже.
Для чего насадка Weller XDS 2 с внутренним диаметром 3 мм?: XDS 2 - самая крупная насадка серии для WXDP 120: внутренний диаметр 3 мм, наружный 5,3 мм. Её выбирают для толстых выводов, штырей разъёмов и клемм, где насадка меньшего диаметра не надевается на вывод и не успевает отсосать припой.
Чем XDS 4 отличается от XDS 7 при канале 1,2 мм?: Внутренний диаметр у обеих насадок 1,2 мм, но XDS 4 прямая с наружным диаметром 2,5 мм, а XDS 7 эксцентрическая с наружным 2,7 мм. XDS 7 удобнее, когда к выводу нужно подобраться рядом с соседними компонентами.
Как подобрать насадку XDS под диаметр вывода?: Внутренний диаметр насадки должен быть чуть больше диаметра вывода: тогда вывод входит в канал, а припой отсасывается без потери вакуума. В серии есть каналы 0,7 мм (XDS 6), 1 мм (XDS 3), 1,2 мм (XDS 4, XDS 7), 1,4 мм (XDS 1), 1,5 мм (XDS 8), 1,8 мм (XDS 5) и 3 мм (XDS 2).
Как сохранить силу отсоса насадок Weller XDS?: Канал насадки регулярно прочищают, пока припой в нём не застыл плотной пробкой, а торец держат залуженным. Сила отсоса падает, если канал сужен остатками припоя или насадка неплотно прилегает к выводу и площадке.
Как правильно выпаивать вывод насадкой Weller XDS?: Насадку надевают на вывод, дожидаются полного расплавления припоя в отверстии и только потом включают отсос, слегка покачивая насадку вокруг вывода. Если включить вакуум раньше, часть припоя застынет, и вывод останется припаянным к стенке.
Когда насадку Weller XDS пора менять?: Насадку меняют, когда канал перестаёт прочищаться и сила отсоса не восстанавливается, когда торец изношен или перестал смачиваться припоем. Изношенная насадка хуже передаёт тепло, и припой не успевает расплавиться по всей глубине отверстия.
