Как работает прямая вытяжка дыма через паяльник Weller?

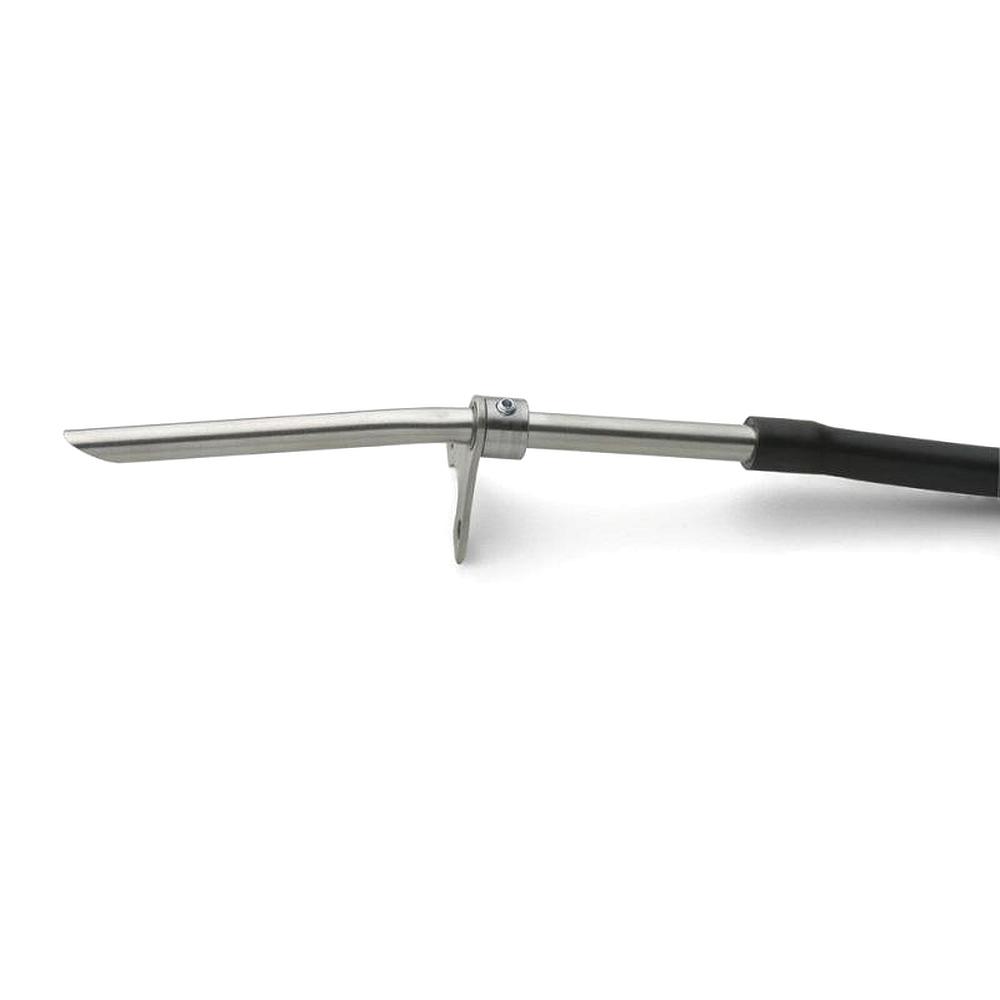

При прямой вытяжке дым удаляется из зоны жала через вытяжной канал в самом паяльнике и по шлангу уходит в дымоуловитель. Загрязнение захватывается у самого источника, поэтому решение применяют там, где воронка над рабочим местом неудобна или мешает обзору.

Можно ли дооснастить паяльник Weller WXP 65 или WXP 120 прямой вытяжкой?

Да, для WXP 65 и WXP 120 есть комплекты дооснащения вытяжкой 6,5 мм (58765799N и 58765798N), которые превращают обычный паяльник в инструмент с прямой вытяжкой. Для демонтажных DS22, DS80 и DSX80 предназначен комплект FE 51312599N.

Чем отличаются комплекты дооснащения FE на 4,5, 6 и 6,5 мм?

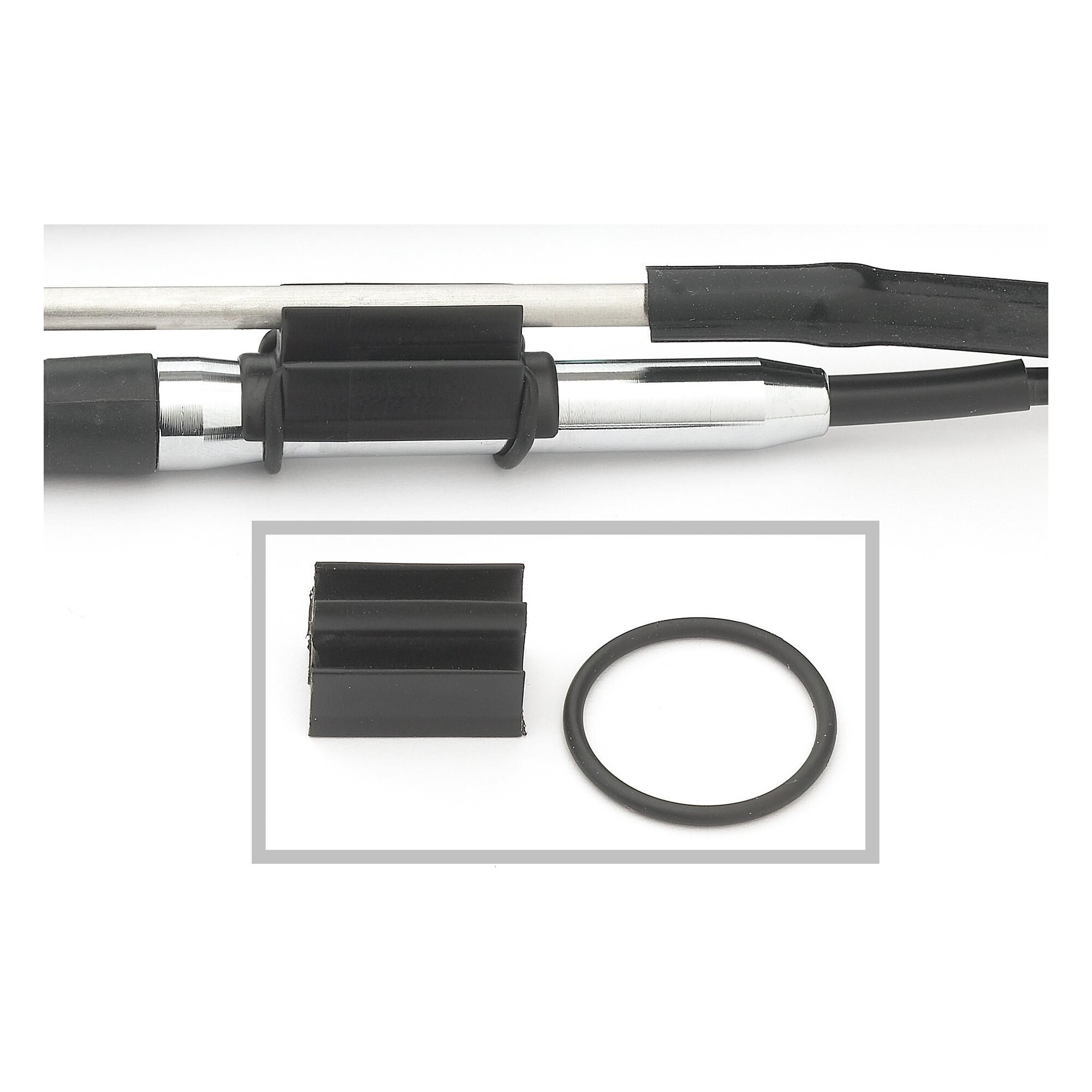

Комплекты дооснащения FE различаются диаметром под паяльник: T0052918599 рассчитан на Ø 4,5 мм, T0052918699 - на Ø 6,5 мм, отдельный комплект - на Ø 6 мм. К ним есть FE-клипсы с уплотнительными кольцами для Ø 4,5 мм (T0058744875) и Ø 6,0 мм (T0058744876).

Как подключить паяльник с вытяжкой к дымоуловителю через шланг DN 17?

Удлинительный шланг DN 17 длиной 5 м и Ø 13 мм подключается к дымоуловителю через присоединительный штуцер T0058735865, оба компонента в ESD-исполнении. Для FE-шланга D 5 мм есть соединительный ниппель 53633899, запасной штуцер-ниппель DN17 - 53634399.

Какой дымоуловитель Weller рассчитан на много паяльников с прямой вытяжкой?

Дымоуловитель Zero Smog 20T рассчитан на подключение до 20 паяльников с прямой вытяжкой. Для его разводки служат вытяжной шланг 40 диаметром 40 мм, переходник 40-50 и запорный зажим для перекрытия неиспользуемых линий.

Какие шланги Weller применяют для прямой вытяжки дыма?

Для прямой вытяжки применяют силиконовый антистатический шланг 5/8 мм погонными метрами T0052541000 и удлинительный шланг DN 17 длиной 5 м. Для разводки Zero Smog 20T служат вытяжной шланг 40 погонными метрами 53641400 и шланг 40 длиной 1000 мм 53631699.

Как перекрыть неиспользуемую линию прямой вытяжки Weller?

Неиспользуемую линию перекрывают запорным зажимом для вытяжных шлангов 53635299, а свободный штуцер Ø 5 мм на WFE P закрывают заглушкой T0058735050. Так разрежение дымоуловителя не теряется через открытые подключения.

Есть ли насадка прямой вытяжки для паяльника Weller WSF 80?

Да, для паяльников WSF 80D5 и WSF 80D8 есть отдельная дымоулавливающая насадка. Она забирает дым у жала и подключается к дымоуловителю по шлангу, так же как остальные компоненты прямой вытяжки.

Зачем компонентам прямой вытяжки Weller ESD-исполнение?

Шланг и штуцеры прямой вытяжки проходят вдоль паяльника рядом с платой, поэтому их ESD-исполнение сохраняет антистатические свойства рабочего места. В ESD-исполнении выполнены, например, удлинительный шланг DN 17, присоединительный штуцер T0058735865 и ниппель 53633899.

Как обслуживать паяльник с прямой вытяжкой Weller?

У паяльника с прямой вытяжкой периодически проверяют чистоту вытяжного канала и плотность соединений шланга. Изношенные уплотнения меняют: FE-клипсы с уплотнительными кольцами выпускаются для Ø 4,5 мм (T0058744875) и Ø 6,0 мм (T0058744876).

Дымоудаление и фильтрация

Прямая вытяжка

Прямая вытяжка для паяльников Weller

Раздел содержит компоненты прямой вытяжки - отвода дыма непосредственно от паяльника через встроенный канал. Представлены удлинительные шланги DN 17, штуцеры и комплекты дооснащения для паяльников WXP.

При прямой вытяжке дым удаляется прямо из зоны жала через паяльник с вытяжным каналом, что обеспечивает захват загрязнения у самого источника. Решение применяют там, где воронка над рабочим местом неудобна.

Товаров: 22
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Прямая вытяжка

Что важно при выборе: характеристики, сравнение и типичные области применения.

Дооснащение паяльников

Комплекты 6,5 мм для WXP 65 и WXP 120 превращают обычный паяльник в инструмент с прямой вытяжкой. Шланг DN 17 подключается к дымоуловителю через присоединительный штуцер. ESD-исполнение компонентов сохраняет антистатические свойства рабочего места.
