Как вакуумный захват JBC помогает снимать микросхемы?

Вакуумный захват JBC удерживает компонент присоской и поднимает его с платы сразу после расплавления припоя горячим воздухом, без механического усилия на выводы и площадки. Так снимают микросхемы и SMD-элементы без повреждения платы и соседних деталей.

Чем защитные стаканы JBC с вакуумным съёмником отличаются от обычных?

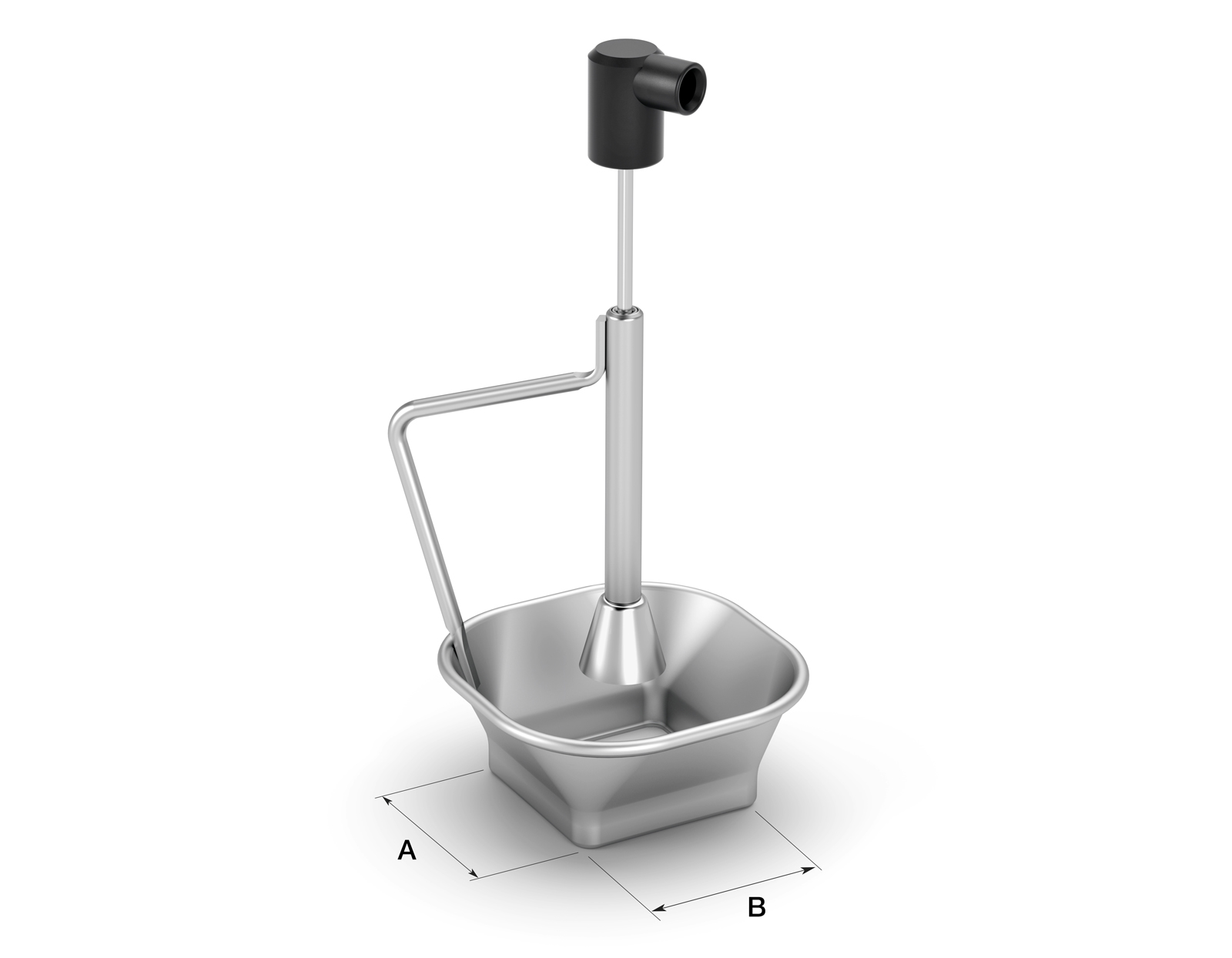

Защитный стакан с вакуумным съёмником совмещает теплоотражатель и захват: стакан ограничивает поток воздуха корпусом микросхемы, а присоска внутри снимает её после оплавления. Так устроены модели JBC E2052, E2084, E2100, E4015 и E4020.

Какой размер вакуумного стакана JBC выбрать под корпус микросхемы?

Стакан выбирают по размеру корпуса микросхемы: E2052 20x20 мм, E2064 20x26 мм, E2184 24x24 мм, E2068 27x27 мм, E4020 28,5x28,5 мм, E4015 31,5x31,5 мм, E2084 33x33 мм, E2100 38x38 мм и E2124 45x45 мм. Стакан должен охватывать корпус с выводами.

Для чего нужны вакуумные съёмники JBC T2050, T2250 и E2190?

JBC T2050 - вакуумный съёмник на стойке 20 с захватом Ø 39 мм, T2250 - тренога 40 с захватом Ø 85 мм для крупных компонентов при термовоздушном ремонте. E2190 - ручной вакуумный съёмник со штуцером 7 мм для отдельных деталей.

Что такое манипулятор JBC PK-5A?

JBC PK-5A - вакуумный манипулятор Pick-and-Place в ESD-исполнении, поставляется комплектом и создаёт 55% вакуума. Им вручную берут и устанавливают мелкие компоненты; ESD-исполнение защищает чувствительные к статике детали при работе.

Почему компонент не снимается вакуумным захватом JBC?

Чаще всего компонент не поднимается потому, что припой расплавился не на всех выводах, и деталь ещё держится на части площадок. Вторая причина - присоска не прилегает к корпусу: ей нужна ровная чистая поверхность без остатков флюса, иначе вакуума не хватает для отрыва.

С каким оборудованием работают вакуумные захваты JBC?

Вакуумные захваты JBC применяются вместе с термовоздушными станциями: горячий воздух расплавляет припой, а съёмник поднимает компонент. Стаканы E4015 и E4020 в названии прямо указаны для горячего воздуха, T2050 и T2250 устанавливаются на стойку и треногу термовоздушного ремонта.

Чем ручной съёмник JBC E2190 отличается от защитных стаканов с вакуумом?

JBC E2190 - ручной вакуумный съёмник со штуцером 7 мм: его подводят к детали вручную, он не ограничивает поток горячего воздуха. Защитные стаканы E2052-E2124 одновременно задают зону прогрева по корпусу и снимают компонент, поэтому E2190 удобнее для отдельных мелких деталей, а стакан - для микросхем с выводами по периметру.

Как не перегреть плату при снятии микросхемы вакуумным стаканом JBC?

Стакан выбирают по корпусу, чтобы горячий воздух шёл только на выводы микросхемы, а не на соседние детали. Нагрев ведут до расплавления припоя на всех выводах и сразу снимают компонент: лишнее время под потоком воздуха перегревает плату и может отслоить площадки.

Как ухаживать за присоской вакуумного захвата JBC?

Присоску держат чистой: остатки флюса и пыль на кромке нарушают прилегание к корпусу компонента и снижают вакуум. Её регулярно осматривают на трещины и затвердевание от нагрева, изношенную присоску меняют, так как она перестаёт надёжно удерживать деталь при подъёме.

Аксессуары для термостанций

Вакуумные захваты

Вакуумные захваты JBC: удобство и безопасность при демонтаже компонентов

Вакуумные захваты JBC предназначены для быстрого, точного и безопасного демонтажа электронных компонентов с использованием термовоздушных станций. Эти аксессуары позволяют аккуратно снимать микросхемы, SMD-элементы и другие детали с печатных плат, минимизируя риск механических повреждений и обеспечивая максимальный контроль над процессом.

Товаров: 13
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Вакуумные захваты

Что важно при выборе: характеристики, сравнение и типичные области применения.

Модельный ряд и ассортимент

В ассортименте представлены различные модели вакуумных захватов, такие как JBC T2050 с диаметром 39 мм, T2250 с диаметром 85 мм, а также компактные решения, например JBC E2190 с рабочей поверхностью 7 мм. Для работы с крупными компонентами и микросхемами предусмотрены модели с теплоотражателями - например, JBC E2084 (33,0 х 33,0 мм), E2052 (20,0 х 20,0 мм) и E4015 (31,5 х 31,5 мм), которые защищают окружающие элементы от перегрева.

Технические особенности

Вакуумные захваты JBC отличаются продуманной конструкцией и легкостью использования. Многие модели комплектуются штативами, что обеспечивает устойчивость и удобство при работе с различными размерами плат и компонентов. Благодаря сменным наконечникам и аксессуарам, можно легко адаптировать инструмент под конкретную задачу, будь то демонтаж мелких SMD-деталей или массивных микросхем.

Совместимость и аксессуары

Все вакуумные захваты JBC изготовлены из высококачественных материалов и рассчитаны на длительную эксплуатацию даже в условиях интенсивной работы сервисных центров и производственных линий. Эргономичный дизайн и малый вес способствуют снижению усталости оператора и повышают точность операций при демонтаже сложных электронных компонентов.

Почему выбирают JBC

Использование оригинальных вакуумных захватов JBC позволяет повысить эффективность и безопасность работы с термовоздушными станциями, обеспечить аккуратное снятие компонентов и снизить риск повреждения дорогостоящих плат и деталей. Это незаменимый инструмент для профессионалов, стремящихся к качеству и надежности в пайке и ремонте электроники.
