Как выбрать калибр (GA) дозирующей иглы Weller KDS?

Калибр иглы выбирают по вязкости материала и размеру дозы: чем больше номер GA, тем тоньше канал. Тонкие иглы 22-30 GA (0,15-0,43 мм) подходят для точечного нанесения флюса и пасты на мелкие площадки, иглы 16-20 GA (0,61-1,22 мм) - для вязких материалов и большего объёма.

Чем конические пластиковые иглы KDS отличаются от стальных?

Конические пластиковые иглы Weller KDS, например KDS22TNP или KDS16TNP, дают плавную подачу вязкого материала, а стальные иглы обеспечивают точную дозу при работе с мелкими элементами. Стальные иглы KDS представлены калибрами от 14 до 30 GA.

Какую длину стальной дозирующей иглы Weller выбрать: 12,7 или 25,4 мм?

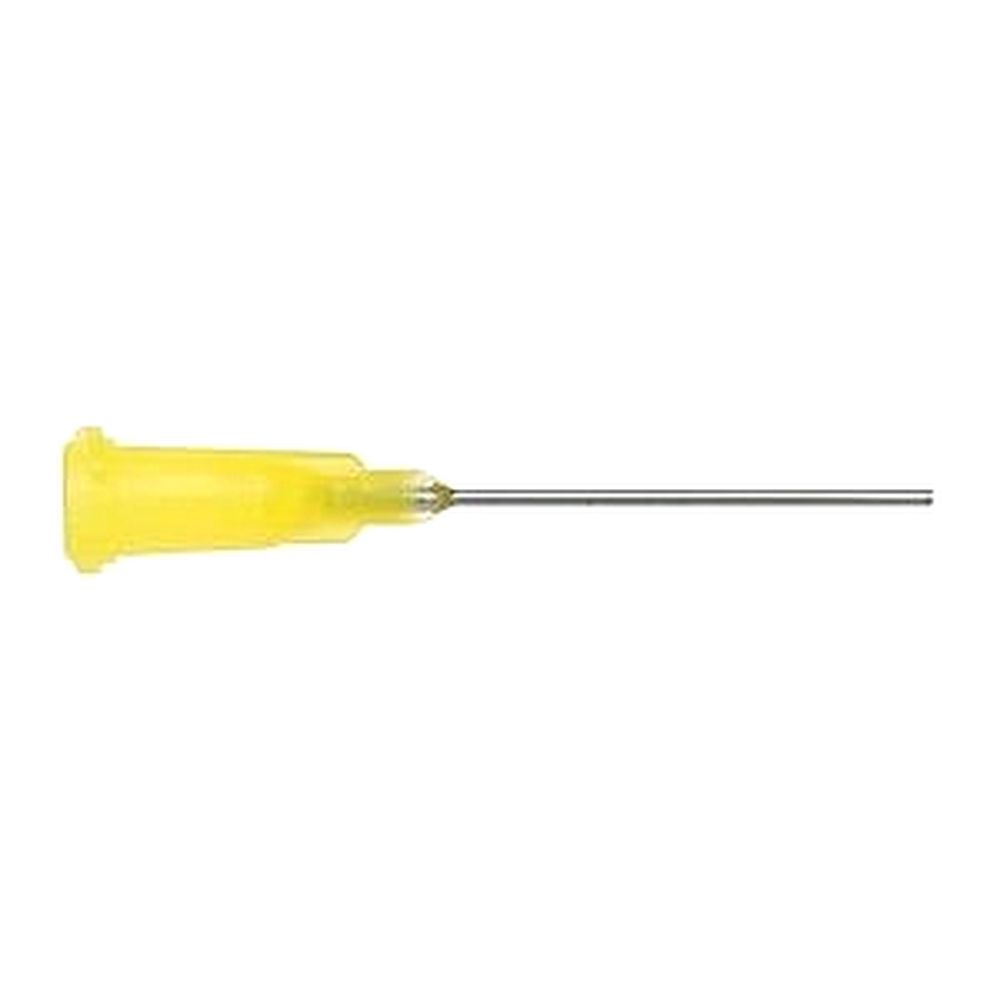

Стальные иглы Weller KDS выпускаются длиной 12,7 мм (обозначение с окончанием 12P, например KDS2012P) и 25,4 мм (окончание 1P, например KDS201P). Короткая игла удобнее для точного контроля дозы, длинная помогает дотянуться до площадок между высокими компонентами.

Какие присоски подходят к вакуумному пинцету Weller KDS301?

К вакуумному пинцету Weller KDS301 подходят присоски трёх размеров: маленькая KDS260S диаметром 3,2 мм, средняя KDS260M диаметром 6,3 мм и большая KDS260L диаметром 9,5 мм. Размер присоски выбирают по площади верхней поверхности поднимаемого компонента.

Какой внутренний диаметр у игл Weller KDS 16, 18, 20 и 22 GA?

У конических пластиковых игл KDS внутренний диаметр составляет: 16 GA - 1,22 мм (KDS16TNP), 18 GA - 0,86 мм (KDS18TNP), 20 GA - 0,61 мм (KDS20TNP), 22 GA - 0,43 мм (KDS22TNP). Чем больше номер калибра, тем тоньше канал и меньше доза.

Какую иглу KDS выбрать для паяльной пасты на мелкие площадки?

Для точечного нанесения пасты и флюса на мелкие площадки подходят тонкие иглы 22-30 GA с каналом 0,15-0,43 мм: стальные KDS2212P, KDS2312P, KDS2512P, KDS3012P или коническая KDS22TNP. Для пасты с крупными частицами слишком тонкая игла может забиваться.

Какую иглу Weller выбрать для вязкого клея и большого объёма?

Для вязких материалов и большого объёма выбирают крупные иглы 14-20 GA (0,61-1,22 мм и шире у 14 GA): стальные KDS141P, KDS161P, KDS181P или конические KDS14TNP и KDS16TNP. Конический канал снижает сопротивление и даёт более плавную подачу густого материала.

Почему дозирующая игла забивается и как этого избежать?

Игла забивается, если канал слишком тонкий для вязкости или размера частиц материала, а также когда клей или паста засыхают в канале после работы. Помогает игла на калибр крупнее, очистка или замена иглы после смены и хранение картриджа закрытым.

Можно ли одной иглой KDS наносить и флюс, и клей?

Лучше не смешивать: остатки одного материала в канале загрязняют другой и меняют его свойства, а клей может застыть и сузить канал. Для каждого материала используют отдельную иглу подходящего калибра, тем более что иглы KDS являются сменным расходником.

Паяльные жала и насадки

Дозирующие иглы

Дозирующие иглы Weller

Раздел содержит дозировочные иглы Weller для нанесения паяльной пасты, флюса, клея и других вязких материалов. Представлены конические пластиковые и стальные иглы серии KDS разного калибра (GA).

Диаметр иглы задаёт размер наносимой капли: чем больше номер калибра (GA), тем тоньше канал. Конические пластиковые иглы дают плавную подачу материала, стальные - точную дозу при работе с мелкими элементами.

Товаров: 22
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Дозирующие иглы

Что важно при выборе: характеристики, сравнение и типичные области применения.

Подбор иглы по калибру

Калибр иглы (GA) выбирают под вязкость материала и нужный размер дозы: тонкие иглы 22-30 GA (0,15-0,43 мм) - для точечного нанесения флюса и пасты на мелкие площадки, более крупные 16-20 GA (0,61-1,22 мм) - для вязких материалов и большего объёма. Иглы серии KDS совместимы с дозирующими картриджами Weller и поставляются упаковками по 50 штук.

Частые вопросы

Как выбрать калибр (GA) дозирующей иглы Weller KDS?: Калибр иглы выбирают по вязкости материала и размеру дозы: чем больше номер GA, тем тоньше канал. Тонкие иглы 22-30 GA (0,15-0,43 мм) подходят для точечного нанесения флюса и пасты на мелкие площадки, иглы 16-20 GA (0,61-1,22 мм) - для вязких материалов и большего объёма.
Чем конические пластиковые иглы KDS отличаются от стальных?: Конические пластиковые иглы Weller KDS, например KDS22TNP или KDS16TNP, дают плавную подачу вязкого материала, а стальные иглы обеспечивают точную дозу при работе с мелкими элементами. Стальные иглы KDS представлены калибрами от 14 до 30 GA.
Какую длину стальной дозирующей иглы Weller выбрать: 12,7 или 25,4 мм?: Стальные иглы Weller KDS выпускаются длиной 12,7 мм (обозначение с окончанием 12P, например KDS2012P) и 25,4 мм (окончание 1P, например KDS201P). Короткая игла удобнее для точного контроля дозы, длинная помогает дотянуться до площадок между высокими компонентами.
Какие присоски подходят к вакуумному пинцету Weller KDS301?: К вакуумному пинцету Weller KDS301 подходят присоски трёх размеров: маленькая KDS260S диаметром 3,2 мм, средняя KDS260M диаметром 6,3 мм и большая KDS260L диаметром 9,5 мм. Размер присоски выбирают по площади верхней поверхности поднимаемого компонента.
Какой внутренний диаметр у игл Weller KDS 16, 18, 20 и 22 GA?: У конических пластиковых игл KDS внутренний диаметр составляет: 16 GA - 1,22 мм (KDS16TNP), 18 GA - 0,86 мм (KDS18TNP), 20 GA - 0,61 мм (KDS20TNP), 22 GA - 0,43 мм (KDS22TNP). Чем больше номер калибра, тем тоньше канал и меньше доза.
Какую иглу KDS выбрать для паяльной пасты на мелкие площадки?: Для точечного нанесения пасты и флюса на мелкие площадки подходят тонкие иглы 22-30 GA с каналом 0,15-0,43 мм: стальные KDS2212P, KDS2312P, KDS2512P, KDS3012P или коническая KDS22TNP. Для пасты с крупными частицами слишком тонкая игла может забиваться.
Какую иглу Weller выбрать для вязкого клея и большого объёма?: Для вязких материалов и большого объёма выбирают крупные иглы 14-20 GA (0,61-1,22 мм и шире у 14 GA): стальные KDS141P, KDS161P, KDS181P или конические KDS14TNP и KDS16TNP. Конический канал снижает сопротивление и даёт более плавную подачу густого материала.
С каким оборудованием совместимы дозирующие иглы Weller KDS?: Иглы серии KDS рассчитаны на дозирующие картриджи Weller и применяются для нанесения паяльной пасты, флюса, клея и других вязких материалов. Иглу подбирают по калибру и длине, а дозу задаёт дозатор, к которому подключён картридж.
Почему дозирующая игла забивается и как этого избежать?: Игла забивается, если канал слишком тонкий для вязкости или размера частиц материала, а также когда клей или паста засыхают в канале после работы. Помогает игла на калибр крупнее, очистка или замена иглы после смены и хранение картриджа закрытым.
Можно ли одной иглой KDS наносить и флюс, и клей?: Лучше не смешивать: остатки одного материала в канале загрязняют другой и меняют его свойства, а клей может застыть и сузить канал. Для каждого материала используют отдельную иглу подходящего калибра, тем более что иглы KDS являются сменным расходником.
