Как выбрать форму губок SMD-пинцета Erem под компонент?

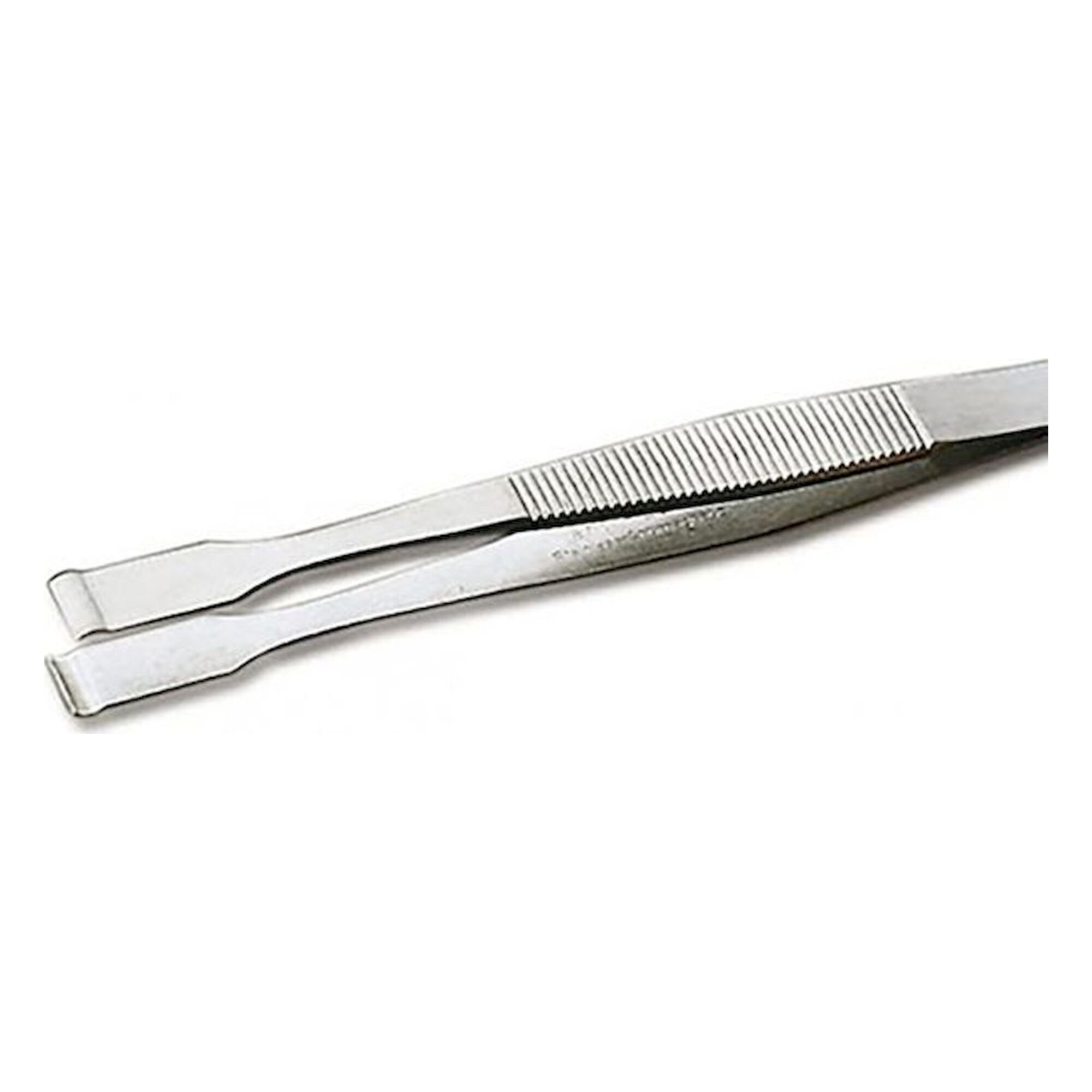

Форму губок SMD-пинцета выбирают по компоненту: острые (T150SA) - для мелких чипов, круглые 0,3-0,4 мм (39SA, 40SA) - для аккуратного захвата выводов, плоские и широкие - для корпусов микросхем. Тонкие губки удерживают чип-резисторы типоразмеров 0402-0805.

Для чего нужны SMD-пинцеты 151SA и 150SAD с круглыми губками разного размера?

Круглые губки 151SA на 3-6 мм и 150SAD на 1,5-3 мм обхватывают цилиндрические и крупные SMD-корпуса без проскальзывания. Для более мелких деталей подходят 150SAMF с очень узкими губками 1,2-2,5 мм и изогнутый на 40° 150SAMB.

Когда выбирать изогнутый SMD-пинцет на 45, 75 или 90 градусов?

Изогнутые пинцеты облегчают доступ к компоненту в плотной компоновке и при установке под углом. Серия 32BSA имеет угол 45° с круглыми губками 2,5 или 5 мм, SMD27SA - 75°, SMD22SA и SMD23SA - 90° при длине 115 мм.

Что дают SMD-пинцеты Erem с обратным зажимом?

Пинцет с обратным зажимом, например 102ACAX с изгибом 45° и тонкими губками, держит компонент закрытым без усилия пальцев. Это удобно при пайке, когда деталь нужно удерживать неподвижно продолжительное время.

Есть ли набор SMD-пинцетов Erem для оснащения ESD-участка?

Для ESD-участков есть набор 3900KC из 6 пинцетов для SMD-монтажа. Антистатические модели выбирают для работы с чувствительными компонентами, а изолированные версии пинцетов защищают при работе под напряжением.

Чем SMD-пинцеты Erem 102ACA и 103ACA отличаются друг от друга?

Оба пинцета изогнуты на 45° и изготовлены из нержавеющей стали. У 102ACA тонкие губки для мелких компонентов, у 103ACA - широкие губки для более крупных корпусов, а у 102ACAX те же тонкие губки дополнены обратным зажимом.

Какой длины выбрать SMD-пинцет Erem?

SMD-пинцеты Erem выпускаются длиной 110 мм (39SA, 40SA), 115 мм (32BSA, SMD22SA, SMD27SA) и 120 мм (151SA, 150SAD, T150SA). Короткий пинцет даёт больше контроля при работе с мелкими деталями, длинный удобнее для доступа вглубь платы.

Почему SMD-компонент выскакивает из пинцета при захвате?

Мелкий компонент выскакивает, если сжать губки слишком сильно или взять его губками несоответствующей формы, например широкими для чипа 0402. Деталь берут кончиками тонких губок с минимальным усилием, точно по оси корпуса.

Как ухаживать за SMD-пинцетами Erem?

SMD-пинцет не роняют и не используют как рычаг, иначе тонкие губки расходятся. Периодически проверяют схождение кончиков и очищают губки от флюса и припоя, а хранят в подставке или футляре, где кончики ничего не касаются.

Зачем SMD-пинцеты Erem делают из нержавеющей стали?

Нержавеющая сталь, из которой выполнены, например, 102ACA и 103ACA, устойчива к коррозии от флюсов и очищающих составов и сохраняет форму губок. Такой пинцет можно регулярно очищать без риска потерять точность схождения.

Электромонтажные инструменты Erem

SMD пинцеты

SMD-пинцеты Erem

Раздел содержит пинцеты Erem для захвата и установки SMD-компонентов. Представлены модели с острыми, круглыми и плоскими губками длиной от 110 мм, в изолированном и неизолированном исполнении.

Монтаж поверхностных компонентов требует точного захвата мелких деталей. Тонкие острые губки удерживают чип-резисторы и конденсаторы типоразмеров 0402-0805, более широкие - корпуса микросхем.

Товаров: 16
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: SMD пинцеты

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор SMD-пинцета

Форму губок подбирают под компонент: острые (T150SA) - для мелких чипов, круглые 0,3-0,4 мм - для аккуратного захвата выводов, плоские - для корпусов микросхем. Для ESD-участков выбирают антистатические модели. Изолированные версии защищают при работе под напряжением.

Частые вопросы

Как выбрать форму губок SMD-пинцета Erem под компонент?: Форму губок SMD-пинцета выбирают по компоненту: острые (T150SA) - для мелких чипов, круглые 0,3-0,4 мм (39SA, 40SA) - для аккуратного захвата выводов, плоские и широкие - для корпусов микросхем. Тонкие губки удерживают чип-резисторы типоразмеров 0402-0805.
Для чего нужны SMD-пинцеты 151SA и 150SAD с круглыми губками разного размера?: Круглые губки 151SA на 3-6 мм и 150SAD на 1,5-3 мм обхватывают цилиндрические и крупные SMD-корпуса без проскальзывания. Для более мелких деталей подходят 150SAMF с очень узкими губками 1,2-2,5 мм и изогнутый на 40° 150SAMB.
Когда выбирать изогнутый SMD-пинцет на 45, 75 или 90 градусов?: Изогнутые пинцеты облегчают доступ к компоненту в плотной компоновке и при установке под углом. Серия 32BSA имеет угол 45° с круглыми губками 2,5 или 5 мм, SMD27SA - 75°, SMD22SA и SMD23SA - 90° при длине 115 мм.
Что дают SMD-пинцеты Erem с обратным зажимом?: Пинцет с обратным зажимом, например 102ACAX с изгибом 45° и тонкими губками, держит компонент закрытым без усилия пальцев. Это удобно при пайке, когда деталь нужно удерживать неподвижно продолжительное время.
Есть ли набор SMD-пинцетов Erem для оснащения ESD-участка?: Для ESD-участков есть набор 3900KC из 6 пинцетов для SMD-монтажа. Антистатические модели выбирают для работы с чувствительными компонентами, а изолированные версии пинцетов защищают при работе под напряжением.
Чем SMD-пинцеты Erem 102ACA и 103ACA отличаются друг от друга?: Оба пинцета изогнуты на 45° и изготовлены из нержавеющей стали. У 102ACA тонкие губки для мелких компонентов, у 103ACA - широкие губки для более крупных корпусов, а у 102ACAX те же тонкие губки дополнены обратным зажимом.
Какой длины выбрать SMD-пинцет Erem?: SMD-пинцеты Erem выпускаются длиной 110 мм (39SA, 40SA), 115 мм (32BSA, SMD22SA, SMD27SA) и 120 мм (151SA, 150SAD, T150SA). Короткий пинцет даёт больше контроля при работе с мелкими деталями, длинный удобнее для доступа вглубь платы.
Почему SMD-компонент выскакивает из пинцета при захвате?: Мелкий компонент выскакивает, если сжать губки слишком сильно или взять его губками несоответствующей формы, например широкими для чипа 0402. Деталь берут кончиками тонких губок с минимальным усилием, точно по оси корпуса.
Как ухаживать за SMD-пинцетами Erem?: SMD-пинцет не роняют и не используют как рычаг, иначе тонкие губки расходятся. Периодически проверяют схождение кончиков и очищают губки от флюса и припоя, а хранят в подставке или футляре, где кончики ничего не касаются.
Зачем SMD-пинцеты Erem делают из нержавеющей стали?: Нержавеющая сталь, из которой выполнены, например, 102ACA и 103ACA, устойчива к коррозии от флюсов и очищающих составов и сохраняет форму губок. Такой пинцет можно регулярно очищать без риска потерять точность схождения.
