Какие подразделы есть в насадках для термофенов Weller?

Насадки для термофенов Weller разделены по совместимости с инструментом: отдельный подраздел для станций WHA900, WHA3000, HAP2 и HAP3 и отдельный - для термовоздушных паяльников HAP1, HAP200 и WXHAP200. Сначала выбирают подраздел по модели термофена, затем сопло по компоненту.

Чем круглые сопла термофена отличаются от квадратных и сопел под BGA/QFP?

Круглые сопла концентрируют горячий воздух на отдельном выводе или мелкой детали, а квадратные и фигурные сопла под BGA и QFP равномерно прогревают весь корпус микросхемы. Форму выбирают по габариту компонента, чтобы не перегреть соседние детали.

Когда нужны сопла термофена с вакуумом?

Сопла с вакуумом облегчают съём компонента после оплавления припоя: деталь прогревается и сразу захватывается разрежением. Такие сопла удобны при демонтаже SMD, когда пинцетом поднять корпус неудобно или есть риск сдвинуть соседние элементы.

Какой подраздел сопел выбрать для термофена Weller HAP 200?

Сопла для HAP 1, HAP 200 и WXHAP 200 собраны в подразделе «Насадки HAP1, HAP200, WXHAP200». Для станций WHA 900, WHA 3000, HAP 2 и HAP 3 предназначен подраздел «Насадки WHA900, WHA3000, HAP2/3». Сопла разных подразделов между собой не взаимозаменяемы.

Почему сопло термофена подбирают по модели инструмента?

Посадочное место сопла различается у разных термофенов и станций Weller, поэтому сопло от одной модели может не встать на другую или сидеть неплотно. Неплотная посадка искажает поток горячего воздуха и снижает точность нагрева.

Как выбрать размер сопла термофена под габарит компонента?

Узкое круглое сопло концентрирует нагрев на отдельном выводе или мелкой детали, широкое и фигурное равномерно прогревает весь корпус. Размер выбирают близким к габариту компонента: слишком большое сопло греет соседние детали, слишком малое не прогреет корпус целиком.

Как не перегреть соседние компоненты при работе термофеном?

Выбирают сопло по размеру компонента, работают на минимально достаточной температуре и потоке, держат сопло на постоянном расстоянии и не задерживаются на одном месте. Чувствительные соседние детали можно закрыть термостойким экраном.

Чем пайка горячим воздухом отличается от пайки жалом?

Горячий воздух нагревает компонент бесконтактно: сопло направляет поток на выводы, не касаясь их, поэтому можно прогреть весь корпус SMD сразу. Жало передаёт тепло контактом и удобнее для отдельных выводов, а горячий воздух - для монтажа и демонтажа многовыводных корпусов.

Когда нужно сопло с нагревом с четырёх сторон, а когда с двух?

Сопло с нагревом с четырёх сторон подходит для корпусов с выводами по всему периметру, например QFP, а с нагревом с двух сторон - для корпусов с двумя рядами выводов. Так поток идёт на выводы, а не на центр корпуса и соседние детали.

Как ухаживать за соплами термофена Weller?

Сопла снимают и ставят только после остывания, чистят от остатков флюса и не деформируют: погнутая кромка искажает поток воздуха. Хранят сопла отдельно от других инструментов, чтобы не повредить тонкие и фигурные исполнения.

Паяльные жала и насадки

Насадки для термофенов

Насадки и сопла для термофенов Weller

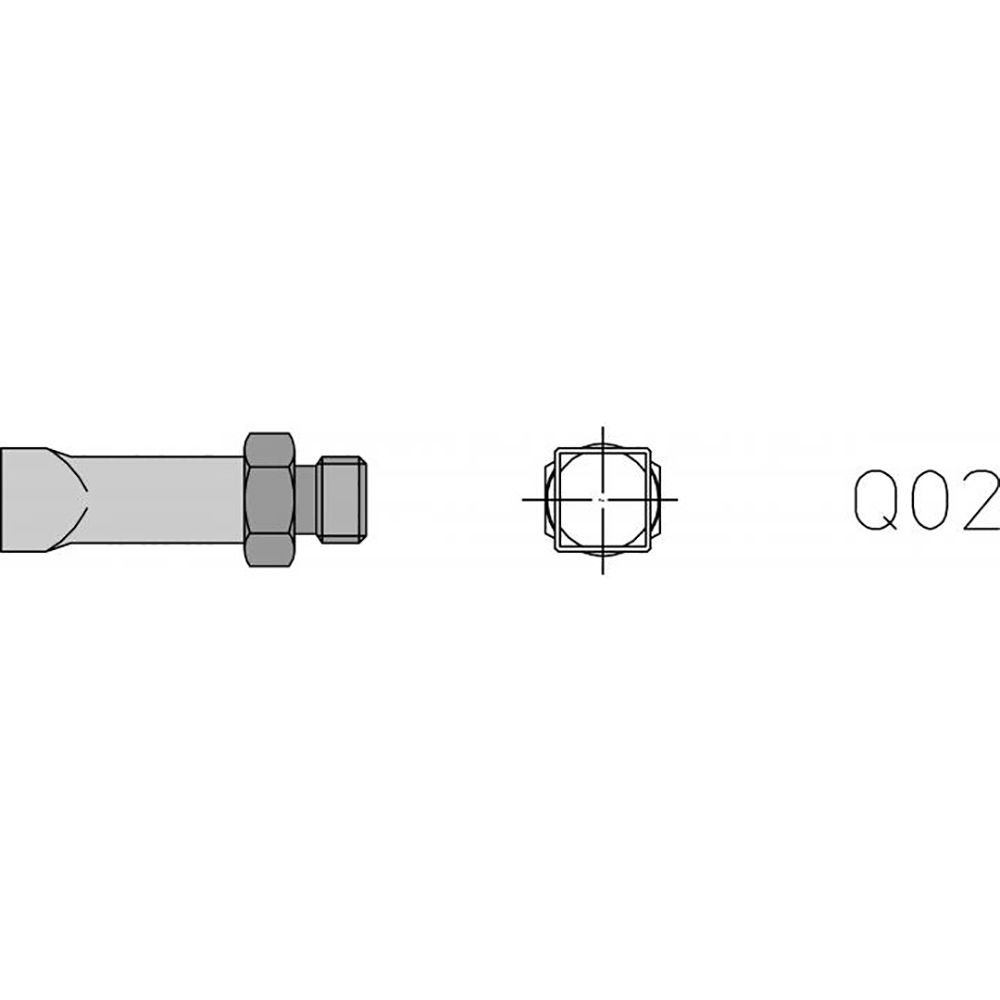

Раздел содержит сменные сопла для термовоздушных паяльников и станций Weller. Сопло фокусирует поток горячего воздуха под размер и форму компонента при бесконтактном монтаже SMD.

Сопла различаются по совместимости с инструментом и по форме: круглые - для отдельных выводов и мелких деталей, квадратные и под BGA/QFP - для прогрева всего корпуса.

Товаров: 48
Подкатегорий: 2
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки для термофенов

Что важно при выборе: характеристики, сравнение и типичные области применения.

Подбор сопла

Сопло выбирают по модели термофена и габариту компонента. Узкие круглые сопла концентрируют нагрев на отдельном выводе, широкие и фигурные - равномерно прогревают корпус целиком. Сопла с вакуумом облегчают съём компонента после оплавления припоя.

Частые вопросы

Какие подразделы есть в насадках для термофенов Weller?: Насадки для термофенов Weller разделены по совместимости с инструментом: отдельный подраздел для станций WHA900, WHA3000, HAP2 и HAP3 и отдельный - для термовоздушных паяльников HAP1, HAP200 и WXHAP200. Сначала выбирают подраздел по модели термофена, затем сопло по компоненту.
Чем круглые сопла термофена отличаются от квадратных и сопел под BGA/QFP?: Круглые сопла концентрируют горячий воздух на отдельном выводе или мелкой детали, а квадратные и фигурные сопла под BGA и QFP равномерно прогревают весь корпус микросхемы. Форму выбирают по габариту компонента, чтобы не перегреть соседние детали.
Когда нужны сопла термофена с вакуумом?: Сопла с вакуумом облегчают съём компонента после оплавления припоя: деталь прогревается и сразу захватывается разрежением. Такие сопла удобны при демонтаже SMD, когда пинцетом поднять корпус неудобно или есть риск сдвинуть соседние элементы.
Какой подраздел сопел выбрать для термофена Weller HAP 200?: Сопла для HAP 1, HAP 200 и WXHAP 200 собраны в подразделе «Насадки HAP1, HAP200, WXHAP200». Для станций WHA 900, WHA 3000, HAP 2 и HAP 3 предназначен подраздел «Насадки WHA900, WHA3000, HAP2/3». Сопла разных подразделов между собой не взаимозаменяемы.
Почему сопло термофена подбирают по модели инструмента?: Посадочное место сопла различается у разных термофенов и станций Weller, поэтому сопло от одной модели может не встать на другую или сидеть неплотно. Неплотная посадка искажает поток горячего воздуха и снижает точность нагрева.
Как выбрать размер сопла термофена под габарит компонента?: Узкое круглое сопло концентрирует нагрев на отдельном выводе или мелкой детали, широкое и фигурное равномерно прогревает весь корпус. Размер выбирают близким к габариту компонента: слишком большое сопло греет соседние детали, слишком малое не прогреет корпус целиком.
Как не перегреть соседние компоненты при работе термофеном?: Выбирают сопло по размеру компонента, работают на минимально достаточной температуре и потоке, держат сопло на постоянном расстоянии и не задерживаются на одном месте. Чувствительные соседние детали можно закрыть термостойким экраном.
Чем пайка горячим воздухом отличается от пайки жалом?: Горячий воздух нагревает компонент бесконтактно: сопло направляет поток на выводы, не касаясь их, поэтому можно прогреть весь корпус SMD сразу. Жало передаёт тепло контактом и удобнее для отдельных выводов, а горячий воздух - для монтажа и демонтажа многовыводных корпусов.
Когда нужно сопло с нагревом с четырёх сторон, а когда с двух?: Сопло с нагревом с четырёх сторон подходит для корпусов с выводами по всему периметру, например QFP, а с нагревом с двух сторон - для корпусов с двумя рядами выводов. Так поток идёт на выводы, а не на центр корпуса и соседние детали.
Как ухаживать за соплами термофена Weller?: Сопла снимают и ставят только после остывания, чистят от остатков флюса и не деформируют: погнутая кромка искажает поток воздуха. Хранят сопла отдельно от других инструментов, чтобы не повредить тонкие и фигурные исполнения.
