Для чего используют паяльную ванну Weller?

Паяльная ванна Weller поддерживает заданную температуру расплавленного припоя и применяется для лужения выводов, многожильных проводов и групповой пайки. Погружение выводов в ванну ускоряет лужение по сравнению с пайкой каждого вывода вручную.

Какую паяльную ванну Weller выбрать: WXSB-200, WSB 150 или WSB 80?

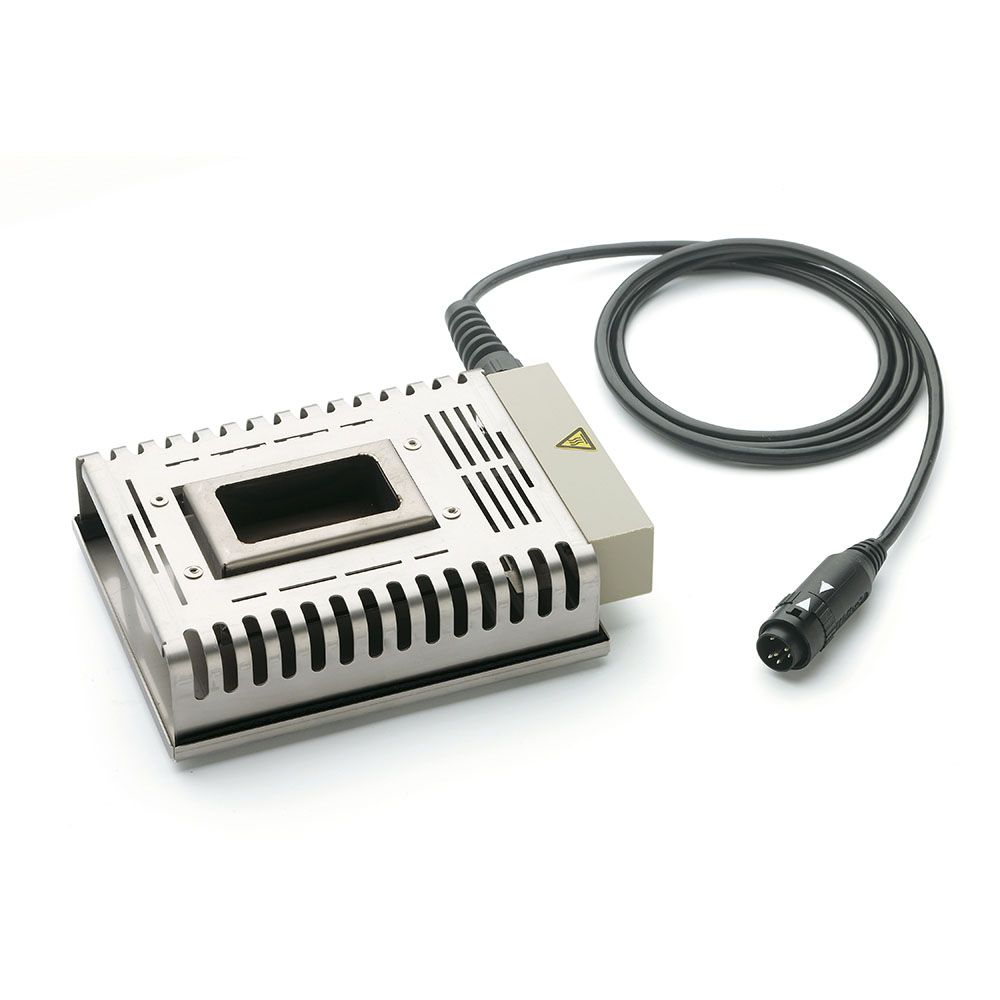

Выбор зависит от платформы и объёма работ: WXSB-200 мощностью 200 Вт и диапазоном 100-500 °C интегрируется в станции WX. WSB 150 на 150 Вт / 24 В и WSB 80 на 80 Вт с тиглем Ø20 мм работают в диапазоне 50-450 °C.

Как задаётся температура в паяльной ванне Weller MAGNASTAT W 101 H?

В малой паяльной ванне MAGNASTAT W 101 H мощностью 100 Вт / 230 В температуру задают сменной вставкой-тиглем Ø17 мм с фиксированной температурой 330 или 380 °C. Для 450 °C предусмотрен отдельный тигель T0051170999N.

Для чего тигель Weller на 450 °C?

Тигель Weller T0051170999N рассчитан на температуру 450 °C и используется, когда припою нужна более высокая температура, чем дают вставки на 330 и 380 °C. Вставку выбирают по температуре плавления применяемого припоя.

Как лудить многожильные провода в паяльной ванне?

Зачищенный конец многожильного провода покрывают флюсом и погружают в расплавленный припой ванны на короткое время, затем вынимают ровным движением. Припой пропитывает жилы, и провод становится удобен для пайки и обжима, а лужение большого количества проводов идёт быстрее.

Почему лужение в паяльной ванне быстрее ручного?

В паяльной ванне поддерживается заданная температура расплавленного припоя, и в неё погружают сразу все выводы компонента или жгут. Ручное лужение требует обработки каждого вывода паяльником, поэтому при большом числе выводов ванна заметно экономит время.

Какой диаметр тигля у паяльных ванн Weller?

Малая ванна Weller MAGNASTAT W 101 H имеет тигель Ø 17,4 мм и сменные вставки Ø17 мм, а ванна WSB 80 на 80 Вт и 24 В - тигель Ø 20 мм. Диаметр выбирают по размеру погружаемых выводов, компонентов и жгутов.

Как ухаживать за припоем в паяльной ванне?

На поверхности расплавленного припоя образуется оксидная плёнка, её снимают перед каждым погружением, иначе она остаётся на выводах. Уровень припоя поддерживают, доливая его по мере расхода, чтобы выводы погружались на нужную глубину.

Как выбрать температуру паяльной ванны под припой?

Температуру ванны выбирают выше точки плавления припоя с запасом, достаточным для смачивания, но без перегрева компонентов. У Weller WXSB-200 она регулируется в диапазоне 100-500 °C, у WSB 150 и WSB 80 - в диапазоне 50-450 °C.

Какие меры безопасности нужны при работе с паяльной ванной?

В расплавленный припой нельзя опускать влажные детали и инструмент: вода мгновенно испаряется и разбрызгивает припой. Ванну ставят на устойчивое место, работают в защитных очках и не оставляют её включённой без присмотра.

Аксессуары для пайки

Паяльные ванны

Паяльные ванны Weller

Паяльные ванны применяют для лужения выводов и групповой пайки. В разделе представлены ванны WXSB-200 для платформы WX и классические MAGNASTAT серии W 101 со сменными тиглями.

В ванне поддерживается заданная температура расплавленного припоя, в который погружают выводы компонентов или жгуты. Это ускоряет лужение большого числа выводов по сравнению с пайкой каждого вручную.

Товаров: 6
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Паяльные ванны

Что важно при выборе: характеристики, сравнение и типичные области применения.

Применение паяльных ванн

Ванны удобны при подготовке выводов перед монтажом, лужении многожильных проводов и групповой пайке. WXSB-200 (200 Вт) интегрируется в станции серии WX, MAGNASTAT W 101 использует сменные вставки-тигли Ø17 мм с фиксированной температурой 330 или 380 °C.
