Как снять микросхему в DIL-корпусе без повреждения платы?

Микросхему в DIL-корпусе снимают распаечной насадкой, которая прогревает все выводы одновременно и освобождает корпус за один приём. Поочерёдная распайка выводов жалом трудоёмка и повышает риск отслоения дорожек и площадок.

Какая насадка Weller подходит для 16-выводной микросхемы DIL?

Для 16-выводных DIL-корпусов предназначены распаечная насадка Weller DIL 16 WG (54173499), рассчитанная на 310 °C, и распаечная головка DIL 16 WGEC (54174499N) с размером 7,62x2,54 мм. Насадку выбирают под конкретную модель паяльника.

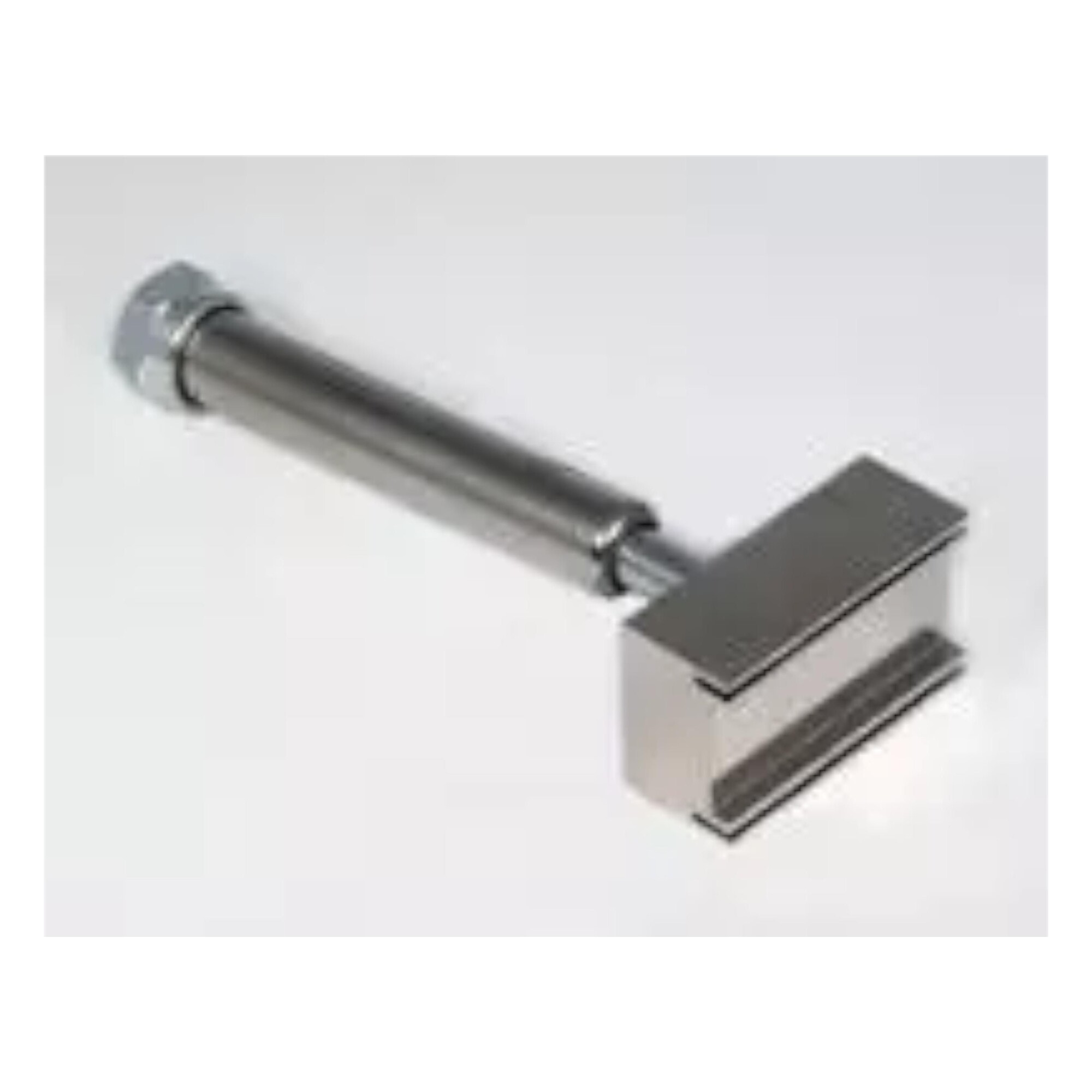

Для каких корпусов предназначена насадка Weller DIL E 24?

Распаечная насадка Weller DIL E 24 (54174799N) предназначена для DIL-корпусов с шагом рядов 15 и 24 мм. Её подбирают по шагу рядов и числу выводов микросхемы, чтобы прогреть весь ряд выводов одновременно.

Чем насадка Weller DIL 16 WG отличается от головки DIL 16 WGEC?

Обе рассчитаны на 16-выводные DIL-корпуса: распаечная насадка DIL 16 WG 54173499 работает при 310 °C, распаечная головка DIL 16 WGEC 54174499N имеет размер 7,62x2,54 мм. Выбор зависит от того, на какой демонтажный инструмент её ставят.

Что означают размеры 7,62x2,54 мм у головки DIL 16 WGEC?

7,62 мм - расстояние между рядами выводов, 2,54 мм - шаг выводов в ряду, это размеры узкого DIL-корпуса. Головка повторяет эту геометрию и касается всех выводов одновременно, поэтому для корпуса с другим шагом рядов она не подходит.

Как определить шаг рядов DIL-корпуса перед выбором насадки?

Расстояние между центрами двух рядов выводов измеряют штангенциркулем или сверяют с документацией на микросхему. Узкие корпуса имеют шаг рядов 7,62 мм, как у DIL 16 WGEC, для корпусов с шагом 15 и 24 мм предназначена насадка DIL E 24.

Что делать, если у DIL-микросхемы загнуты выводы с обратной стороны платы?

Перед демонтажом загнутые выводы выпрямляют, иначе корпус не выйдет из отверстий даже при полностью расплавленном припое. Для этого припой с выводов можно предварительно удалить отсосом, затем распаечной насадкой прогреть все выводы и снять корпус.

Что делать с отверстиями платы после снятия DIL-микросхемы?

После снятия корпуса в отверстиях обычно остаётся припой: его удаляют отсасывающим соплом подходящего диаметра, чтобы новая микросхема или панелька вошла без усилия. Затем площадки осматривают на отслоение и очищают от остатков флюса.

Подходят ли распаечные насадки DIL для SMD-корпусов?

Нет, насадки DIL 16 WG, DIL 16 WGEC и DIL E 24 рассчитаны на выводные DIL-корпуса, монтируемые в отверстия. Для SMD-микросхем применяют распаечные SMD-головки под размер корпуса или термопинцет, которые прогревают выводы на поверхности платы.

Как ухаживать за распаечной насадкой для DIL-корпусов?

Рабочие поверхности насадки держат залуженными и чистят от флюса и припоя, пока она горячая. Насадку не используют как рычаг и не деформируют: если она перестаёт касаться всех выводов сразу, часть выводов не расплавится и корпус не снимется.

Распаечные насадки Weller для DIL-корпусов

Насадки для выпайки

Распаечные насадки Weller для DIL-корпусов

Раздел содержит распаечные насадки и головки Weller для демонтажа микросхем в DIL-корпусах. Насадка прогревает сразу весь ряд выводов, что позволяет снять корпус целиком.

Распайка многовыводных корпусов вручную трудоёмка и рискованна для платы. Специальная насадка нагревает все выводы DIL-корпуса одновременно, освобождая микросхему за один приём.

Товаров: 3
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки для выпайки

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор по типу корпуса

Насадку подбирают под число выводов и шаг рядов DIL-корпуса: DIL 16 WG - для 16-выводных микросхем, DIL E 24 - для корпусов с шагом рядов 15 и 24 мм. Одновременный прогрев всех выводов снижает риск повреждения платы при демонтаже.
