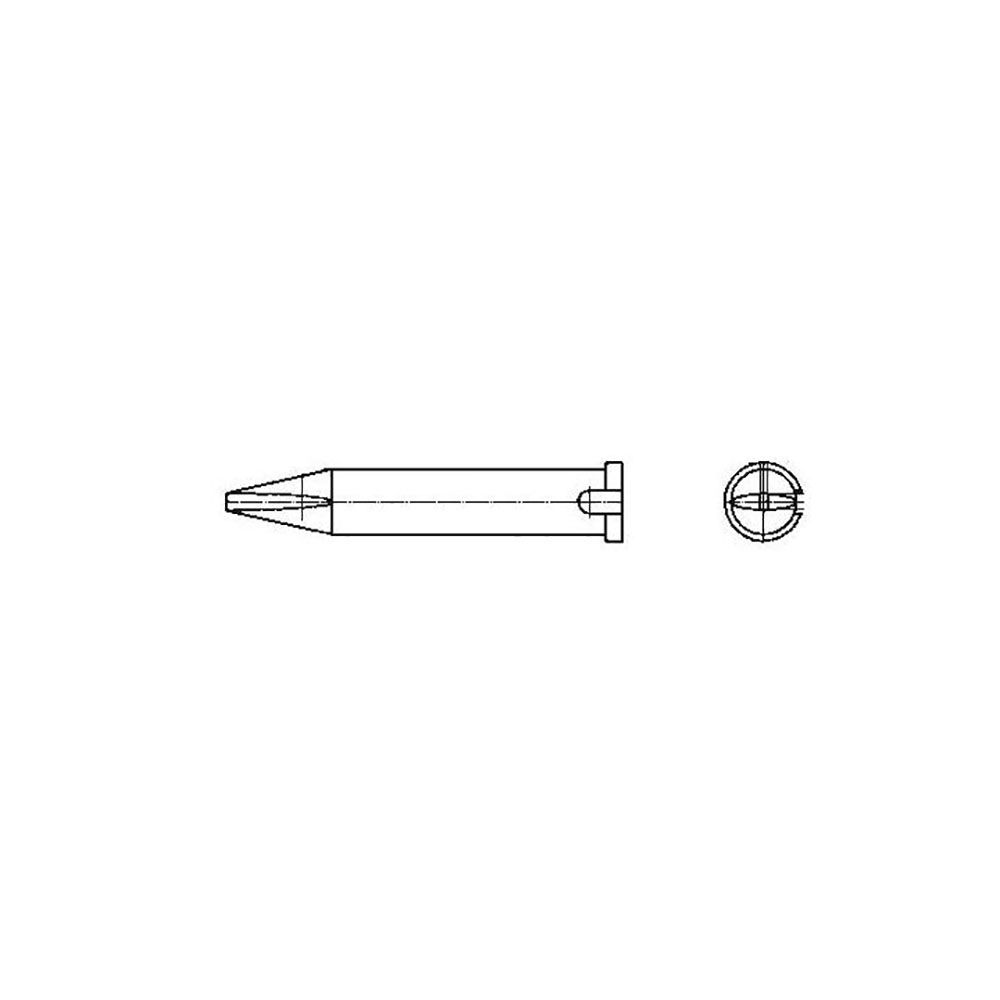

Серия XTR

Частые вопросы

Для каких паяльников Weller подходят наконечники серии XTR?

Наконечники Weller серии XTR предназначены для паяльника Weller HER 120 и его варианта HERX 120. Часть позиций, например XTR B и XTR E, обозначена как жала для роботизированной пайки, поэтому назначение стоит сверять по наименованию.

Чем отличаются клиновидные жала Weller XTR A, XTR C и XTR E?

Жала Weller XTR A, XTR C и XTR E различаются шириной клина: 1,6x0,7 мм, 3,2x0,8 мм и 5,9x1,2 мм. Узкий клин подходит для мелких выводов, широкий передаёт больше тепла на разъёмы и массивные контакты; у этих моделей есть защита от проворачивания.

Когда выбирать наконечники XTR AAT и XTR BBT со срезом 45°?

Наконечники Weller XTR AAT (Ø1,3 мм) и XTR BBT (Ø1,8 мм) - конусы со срезом 45° для HER/HERX 120, удобные для пайки перетаскиванием по ряду выводов (миниволна). Срез даёт большую площадь контакта, чем острый конус, и лучше подходит для многовыводных корпусов.

Какое жало Weller XTR выбрать для пайки мелких выводов и SMD?

Для мелких выводов на паяльнике HER 120 подходят узкие наконечники XTR: клиновидные XTR A и XTR CCT 1,6x0,7 мм, клин XTR AL 1,6 мм или наконечник XTR AAT со срезом 45° и диаметром 1,3 мм. Узкая рабочая часть точно ложится на площадку и не задевает соседние компоненты.

Какие жала XTR подходят для пайки разъёмов и многовыводных корпусов?

Для разъёмов и многовыводных корпусов удобны клиновидные жала средней ширины: XTR B 2,4x0,8 мм и XTR C 3,2x0,8 мм. Клин прилегает к выводу плоскостью и быстрее передаёт тепло, чем конус, а для самых теплоёмких соединений есть широкое XTR E 5,9x1,2 мм.

Зачем жалам XTR A, XTR C и XTR CCT защита от проворачивания?

Защита от проворачивания фиксирует положение клина относительно рукоятки, поэтому рабочая грань не смещается при нажиме и после повторной установки. Это важно при серийной пайке однотипных соединений и в роботизированных системах, где ориентация жала должна быть постоянной.

Подходят ли жала Weller XTR для роботизированной пайки?

Часть наконечников серии изначально обозначена как роботизированные: клиновидное жало XTR B 2,4x0,8 мм и XTR E 5,9x1,2 мм для Robotic. Для автоматической пайки важны стабильная геометрия и защита от проворачивания, которая есть у XTR A, XTR C, XTR CCT и XTR E.

Как толщина клина XTR 0,7, 0,8 или 1,2 мм влияет на пайку?

Чем толще клин, тем больше запас тепла в жале и тем меньше оно остывает на массивном контакте: XTR E толщиной 1,2 мм рассчитано на теплоёмкие соединения. Тонкие XTR A и XTR CCT 0,7 мм проходят между близко стоящими выводами, но быстрее отдают тепло.

Почему клиновидное жало XTR прогревает контакт быстрее конусного?

Клиновидное жало касается вывода плоской гранью, площадь контакта больше, поэтому тепло переходит в соединение быстрее, чем через острие конуса. Поэтому для разъёмов выбирают клинья XTR B или XTR C, а конусы и наконечники со срезом оставляют для мелких выводов.

Как продлить ресурс наконечников XTR на паяльнике HER 120?

Ресурс покрытия наконечника продлевает работа на минимально достаточной температуре: перегрев ускоряет окисление и износ. Жало держат залуженным, чистят на губке или латунной стружке и не используют как рычаг, особенно тонкие XTR A и XTR CCT.
