Для чего применяют паяльные штампы Weller XT?

Паяльные штампы Weller XT применяют для одновременной пайки ряда контактов или протяжённого шва, что быстрее поэлементной пайки жалом. Есть штамп XT 10x4 мм с адаптером для WXP 120/WP 120 и скошенный штамп XT 33x4 мм с адаптером.

Какие распаивающие головки Weller подходят к паяльникам DS и DSX?

Распаивающая головка 50 Вт T0051311599 предназначена для паяльников DS21/DS22, головка 80 Вт T0051311899 - для DS80. Для DSX 80 подходит головка T0051313099N, для DSX 120 - сменная головка распайки T0058765764N.

Какие жала и насадки подходят к паяльнику Weller Pyropen?

Для Weller Pyropen есть жала 71 01 01 игольчатое 1,0 мм, 71 01 02 клиновидное 2,0 мм, 71 01 03 круглое срезанное 2,0 мм и 71 01 04 клиновидное 5,0 мм. Для WP2 Pyropen Jr. предназначена насадка горячего воздуха 4,9 мм T0051616999.

Зачем нужны втулки Weller для изогнутых жал WP 120 и WXP 120?

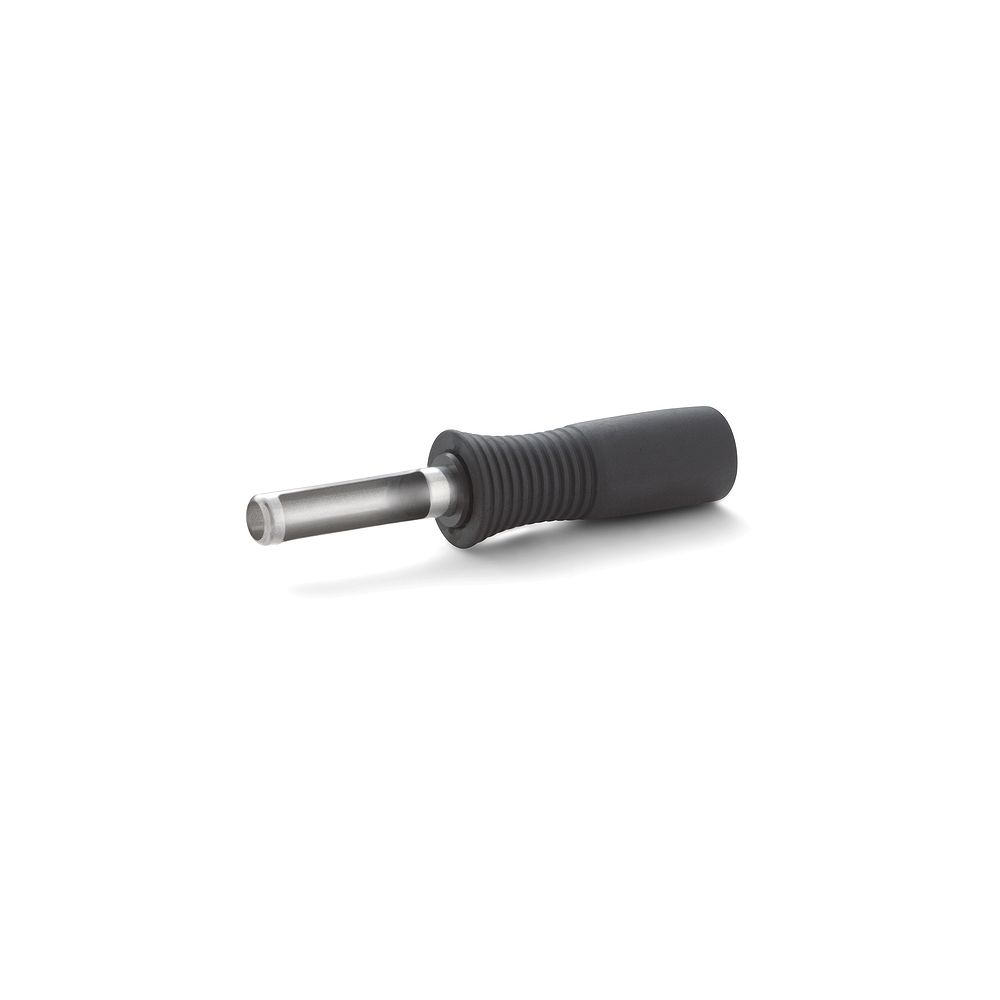

Втулки для изогнутых жал фиксируют наконечник и согласуют его с паяльником: 58765802N - для WP 120, 58765766N - для WXP 120. Для WP 65 и WXP 65 предназначена фиксирующая втулка наконечника 58765767N.

Чем паяльный штамп Weller XT 10x4 мм отличается от 33x4 мм?

Штампы различаются длиной рабочей части: XT 10x4 мм с адаптером для WP 120 и WXP 120 паяет короткий ряд контактов, скошенный XT 33x4 мм с адаптером рассчитан на протяжённый ряд или шов. Размер выбирают под длину паяемого узла.

Для чего нужен запасной адаптер паяльной головки Weller XT 54473499?

Адаптер 54473499 соединяет паяльную головку XT с паяльником и передаёт на неё тепло. Запасной адаптер нужен, если штатный изношен, деформирован или потерян: от плотности посадки зависит, насколько равномерно прогревается вся головка.

Зачем нужна фиксирующая втулка Weller 58765767N для WP 65 и WXP 65?

Фиксирующая втулка 58765767N удерживает наконечник на паяльниках WP 65 и WXP 65. Её меняют при износе или повреждении: незафиксированный наконечник смещается при работе и хуже получает тепло от нагревателя.

Как проверить температуру паяльника Weller WP 120 или WXP 120?

Для этого служит измерительное жало XT 54473299N для WP 120 и WXP 120. Его ставят вместо рабочего жала и измеряют фактическую температуру термометром, чтобы сравнить её с настройкой станции перед пайкой штампами и головками.

Чем распаивающая головка 50 Вт для DS21/DS22 отличается от 80 Вт для DS80?

Головки рассчитаны на разные распаечные паяльники: T0051311599 мощностью 50 Вт - на DS21 и DS22, T0051311899 мощностью 80 Вт - на DS80. Более мощная головка быстрее прогревает массивные выводы, но устанавливают только головку под свою модель.

Для чего насадка горячего воздуха 4,9 мм для Weller Pyropen Jr.?

Сменная насадка горячего воздуха T0051616999 диаметром 4,9 мм превращает WP2 Pyropen Jr. в термовоздушный инструмент. Её используют для бесконтактного нагрева, например термоусадки, когда паяльное жало касаться детали не должно.

Паяльные жала и насадки

Паяльные головки

Паяльные головки Weller

Раздел содержит паяльные головки и штампы Weller для групповой и контактной пайки, а также сменные головки для демонтажных паяльников. Головка передаёт тепло на протяжённую площадку или ряд контактов.

Паяльные штампы применяют для одновременной пайки нескольких контактов или протяжённого шва, что ускоряет монтаж по сравнению с поэлементной пайкой жалом.

Товаров: 16
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Паяльные головки

Что важно при выборе: характеристики, сравнение и типичные области применения.

Применение головок

Штампы серии XT (например, 33x4 мм с адаптером) паяют ряд контактов за один приём. Сменные головки для DSX 120 применяют при демонтаже. Втулки и адаптеры согласуют головку с паяльником. Форму и размер выбирают под геометрию паяемого узла.
