Паяльные жала Weller серии PT
Серия PT - сменные жала для паяльников TCP MAGNASTAT. Рабочая температура определяется выбранным наконечником (индекс в обозначении), форма - типом соединения.
- Товаров: 44
- Производителей: 1
- Цены с НДС
Как выбрать
Как выбрать: Серия PT
Что важно при выборе: характеристики, сравнение и типичные области применения.
Совместимость и подбор
Жала серии PT предназначены для паяльников Weller TCP MAGNASTAT с терморегуляцией по точке Кюри. Температура задаётся индексом жала; в разделе есть и адаптеры PT-LT.
Формы наконечников
У жал PT температуру задаёт сам наконечник: индекс (например, PT P7) соответствует фиксированной температуре. Адаптеры PT-LT позволяют использовать жала серии LT на паяльниках TCP. Форму выбирают под контакты, индекс - под нужную температуру.
Частые вопросы
- Как выбрать температуру жала Weller PT для паяльника TCP MAGNASTAT?
- Температуру жала Weller PT выбирают по индексу в обозначении: 7 соответствует 370 °C, 8 - 425 °C, 9 - 480 °C. Например, PT B7, PT B8 и PT B9 имеют одинаковый клин 2,4x0,8 мм и различаются только рабочей температурой.
- Зачем нужны адаптеры Weller PT-LT для паяльников TCP?

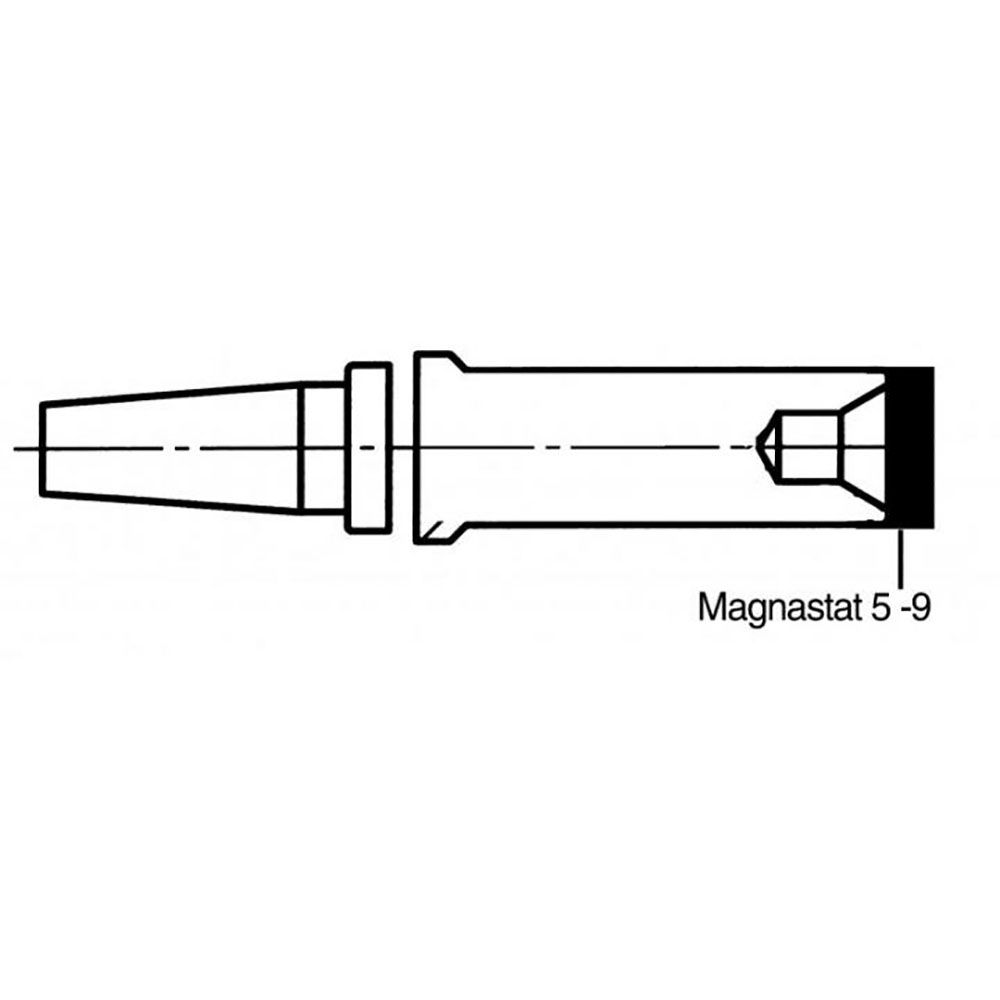

- Адаптеры Weller PT-LT позволяют использовать жала серии LT на паяльниках TCP MAGNASTAT. Адаптеры с гильзой задают температуру так же, как жала PT: PT7-LT - 370 °C, PT8-LT - 425 °C, PT9-LT - 480 °C; есть также PT5-LT и PT6-LT.
- Какие формы жал Weller PT есть для паяльников TCP?
- Основа серии Weller PT - клиновидные жала PT H 0,8x0,4 мм, PT A 1,6x0,7 мм, PT B 2,4x0,8 мм, PT C 3,2x0,8 мм, PT D 4,6x0,8 мм и PT E 5,6x1,2 мм. Для пайки перетаскиванием есть круглые со срезом PT AA 1,6 мм на 370, 425 и 480 °C.
- Когда нужно жало PT на 480 °C вместо 370 °C?
- Жало Weller PT на 480 °C, например PT D9 или PT E9, выбирают для массивных и теплоёмких соединений, где более холодный наконечник не прогревает место пайки. Для обычного монтажа достаточно индекса 7 (370 °C), а лишний перегрев сокращает ресурс покрытия жала.
- Что означают буквы A, B, C, D, E в обозначении жал Weller PT?
- Буква задаёт форму и ширину: PT A - клин 1,6x0,7 мм, PT B - 2,4x0,8 мм, PT C - 3,2x0,8 мм, PT D - 4,6x0,8 мм, PT E - 5,6x1,2 мм. Двойные буквы AA, BB, CC и DD обозначают круглые жала со срезом 1,6, 2,4, 3,2 и 5 мм, а цифра после букв - температуру.
- Какое жало Weller PT выбрать для пайки мелких выводов?
- Для мелких выводов на паяльнике TCP подходят жала малого сечения: клиновидные PT H 0,8x0,4 мм и PT K 1,2x0,4 мм, круглые удлинённые PT O 0,8 мм и PT S 0,4 мм, а также PT P диаметром 0,3 мм. Индекс 7 соответствует 370 °C, 8 - 425 °C.
- Какое жало PT подходит для разъёмов и массивных контактов?
- Для разъёмов и теплоёмких контактов выбирают широкие жала: клиновидные PT D 4,6x0,8 мм, PT E 5,6x1,2 мм, PT M 3,2x1,2 мм или круглое со срезом PT DD 5 мм. Для самых массивных соединений есть варианты с индексом 9 на 480 °C, например PT D9, PT E9 и PT M9.
- Чем адаптеры Weller PT7-LT, PT8-LT и PT9-LT отличаются друг от друга?
- Адаптеры различаются температурой гильзы: PT7-LT рассчитан на 370 °C, PT8-LT - на 425 °C, PT9-LT - на 480 °C, все для паяльников MAGNASTAT TCP. Температуру при работе с жалами LT задаёт выбранный адаптер, поэтому его подбирают под нужный режим пайки.
- Для чего нужна гильза Weller 51031199 для жал ET и PT?
- Гильза 51031199 - сменная деталь крепления, общая для жал серий ET и PT. Её меняют, если она деформировалась или потеряла плотность посадки: неплотно сидящее жало хуже получает тепло от нагревателя и быстрее изнашивается.
- Как ухаживать за жалами PT, чтобы MAGNASTAT держал температуру?
- Температуру у MAGNASTAT задаёт само жало, поэтому его держат чистым и залуженным, не зачищают абразивом и не используют как рычаг. При износе покрытия жало PT меняют целиком, выбирая ту же форму и тот же температурный индекс.
