Для какой станции Weller предназначены сопла серии TNR?

Сопла серии TNR рассчитаны на термовоздушную станцию Weller WTHA 1. Это круглые сопла разного диаметра: TNR 25 Ø 2,5 мм, TNR 40 Ø 4 мм и TNR 70 Ø 7 мм, а также изогнутые на 45° TNRB 17 Ø 1,7 мм и TNRB 60 Ø 6 мм.

Чем изогнутые сопла TNRB отличаются от прямых TNR?

Изогнутые на 45° сопла TNRB облегчают доступ к выводам сбоку и в плотной компоновке платы, где прямое сопло упирается в соседние детали. По диаметру выбор тот же: TNRB 17 для тонкой пайки, TNRB 60 для прогрева более крупных корпусов.

Какие сопла горячего воздуха подходят для станций Weller WQB?

Для станций WQB в разделе собраны прямоугольные и квадратные сопла под габарит корпуса - от 6,5x6,5 и 8,5x8,5 мм до 47x47 и 49x49 мм, а также вытянутые 45x11 и 57x18,5 мм. Сопло 42x36 мм рассчитано на WQB 3000, для QFP-сопел есть отдельный адаптер 58754970.

Как выбрать диаметр термовоздушного сопла под компонент?

Диаметр или габарит сопла выбирают по размеру компонента: узкое сопло концентрирует нагрев на выводе, широкое прогревает корпус целиком. Слишком широкое сопло перегревает соседние детали, слишком узкое не даёт равномерно расплавить припой под всем корпусом.

Какие ещё сопла Weller есть в разделе кроме TNR и WQB?

Кроме сопел TNR и WQB, в разделе есть сопло 71 01 50 Ø 1,5 мм для газового паяльника Pyropen, сопло NQ 24x12 мм с нагревом с 4 сторон для HAP 2 и HAP 3, а также термоусадочное сопло Weller 58757894 для работы с термоусадочными трубками.

Для чего адаптер для QFP-сопел Weller WQB 58754970?

Адаптер 58754970 позволяет устанавливать QFP-сопла на станцию Weller WQB. Через него ставят сопла горячего воздуха под размер корпуса, от небольших 6,5x6,5 мм до крупных 49x49 мм и 70x60 мм.

Зачем измерительное сопло Weller TNM для станции WTHA 1?

Измерительное сопло TNM 58768755N позволяет проверить фактическую температуру горячего воздуха станции WTHA 1. Так сравнивают настройку с реальным значением на выходе сопла и вовремя замечают отклонения, влияющие на пайку.

Для чего рефлекторные насадки к термофену Weller 6966?

Для термофена 6966 в разделе есть рефлекторная насадка 1/2″ 6956, сопло-рефлектор T6957 и прецизионное сопло-рефлектор T6964: они распределяют горячий воздух вокруг детали, например трубки. Редукционная насадка-дефлектор 6958 сужает и отклоняет поток.

Для каких паяльников сопла Weller T0058732850N и T0058732834N?

Это прямые паяльные сопла длиной 52 мм: T0058732850N диаметром 0,8 мм для WSF-P5 и T0058732834N диаметром 1,5 мм для WSF-P8. Сопло подбирают строго по модели инструмента, диаметр - под размер места пайки.

Для чего сопло Weller Schrumpfduese 58757894?

Schrumpfduese - термоусадочное сопло: оно направляет горячий воздух вокруг термоусадочной трубки, чтобы она усаживалась равномерно со всех сторон. Его применяют при изоляции паяных соединений проводов и кабелей, а не для пайки компонентов.

Паяльные жала и насадки

Термовоздушные насадки

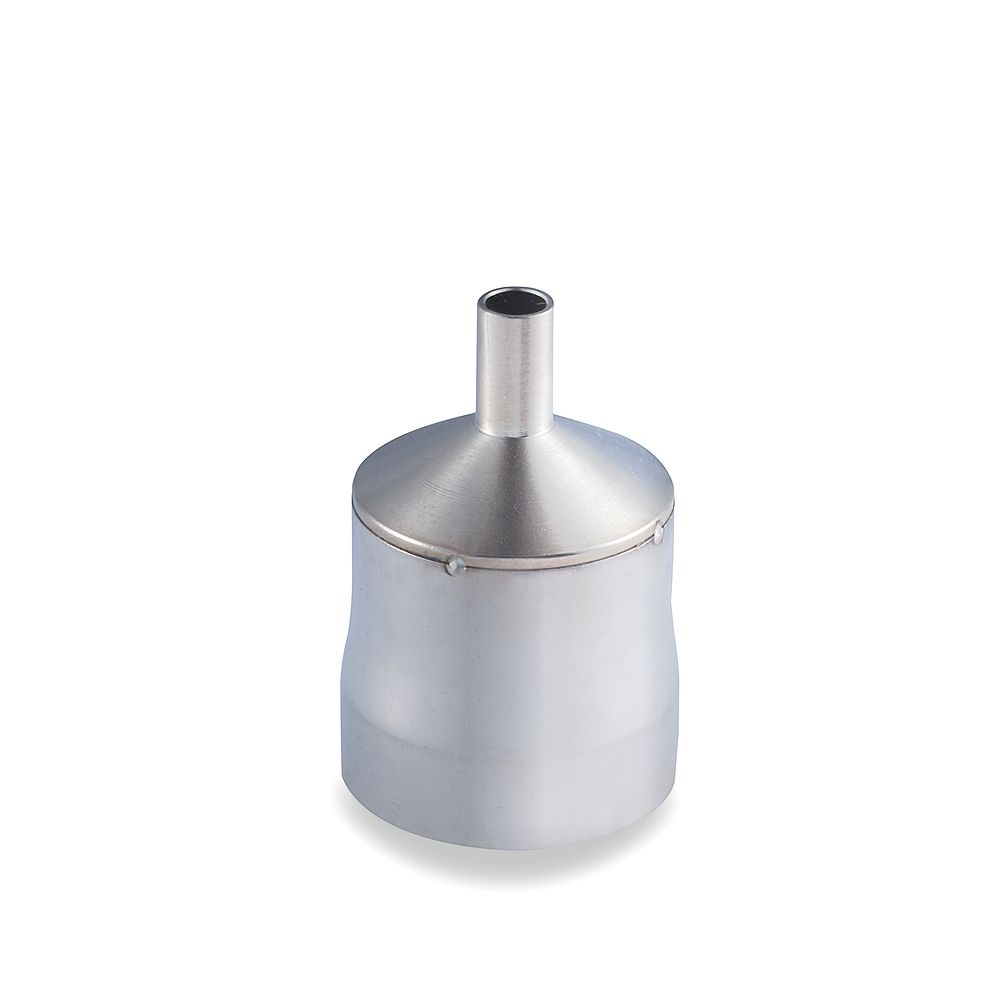

Термовоздушные насадки Weller для станций WTHA

Раздел содержит сопла горячего воздуха серии TNR для термовоздушной станции Weller WTHA 1. Представлены прямые и изогнутые круглые сопла разного диаметра.

Сопло фокусирует поток воздуха станции под размер компонента. Изогнутые версии облегчают доступ к выводам в плотной компоновке платы.

Товаров: 54
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Термовоздушные насадки

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор сопла TNR

Диаметр сопла подбирают под компонент: TNRB 17 (1,7 мм) - для тонкой пайки, TNR 40 (4 мм) и TNRB 60 (6 мм) - для прогрева корпусов. Изогнутые сопла (изгиб 45°) удобны при доступе сбоку. Все сопла серии TNR рассчитаны на станцию WTHA 1.

Частые вопросы

Для какой станции Weller предназначены сопла серии TNR?: Сопла серии TNR рассчитаны на термовоздушную станцию Weller WTHA 1. Это круглые сопла разного диаметра: TNR 25 Ø 2,5 мм, TNR 40 Ø 4 мм и TNR 70 Ø 7 мм, а также изогнутые на 45° TNRB 17 Ø 1,7 мм и TNRB 60 Ø 6 мм.
Чем изогнутые сопла TNRB отличаются от прямых TNR?: Изогнутые на 45° сопла TNRB облегчают доступ к выводам сбоку и в плотной компоновке платы, где прямое сопло упирается в соседние детали. По диаметру выбор тот же: TNRB 17 для тонкой пайки, TNRB 60 для прогрева более крупных корпусов.
Какие сопла горячего воздуха подходят для станций Weller WQB?: Для станций WQB в разделе собраны прямоугольные и квадратные сопла под габарит корпуса - от 6,5x6,5 и 8,5x8,5 мм до 47x47 и 49x49 мм, а также вытянутые 45x11 и 57x18,5 мм. Сопло 42x36 мм рассчитано на WQB 3000, для QFP-сопел есть отдельный адаптер 58754970.
Как выбрать диаметр термовоздушного сопла под компонент?: Диаметр или габарит сопла выбирают по размеру компонента: узкое сопло концентрирует нагрев на выводе, широкое прогревает корпус целиком. Слишком широкое сопло перегревает соседние детали, слишком узкое не даёт равномерно расплавить припой под всем корпусом.
Какие ещё сопла Weller есть в разделе кроме TNR и WQB?: Кроме сопел TNR и WQB, в разделе есть сопло 71 01 50 Ø 1,5 мм для газового паяльника Pyropen, сопло NQ 24x12 мм с нагревом с 4 сторон для HAP 2 и HAP 3, а также термоусадочное сопло Weller 58757894 для работы с термоусадочными трубками.
Для чего адаптер для QFP-сопел Weller WQB 58754970?: Адаптер 58754970 позволяет устанавливать QFP-сопла на станцию Weller WQB. Через него ставят сопла горячего воздуха под размер корпуса, от небольших 6,5x6,5 мм до крупных 49x49 мм и 70x60 мм.
Зачем измерительное сопло Weller TNM для станции WTHA 1?: Измерительное сопло TNM 58768755N позволяет проверить фактическую температуру горячего воздуха станции WTHA 1. Так сравнивают настройку с реальным значением на выходе сопла и вовремя замечают отклонения, влияющие на пайку.
Для чего рефлекторные насадки к термофену Weller 6966?: Для термофена 6966 в разделе есть рефлекторная насадка 1/2″ 6956, сопло-рефлектор T6957 и прецизионное сопло-рефлектор T6964: они распределяют горячий воздух вокруг детали, например трубки. Редукционная насадка-дефлектор 6958 сужает и отклоняет поток.
Для каких паяльников сопла Weller T0058732850N и T0058732834N?: Это прямые паяльные сопла длиной 52 мм: T0058732850N диаметром 0,8 мм для WSF-P5 и T0058732834N диаметром 1,5 мм для WSF-P8. Сопло подбирают строго по модели инструмента, диаметр - под размер места пайки.
Для чего сопло Weller Schrumpfduese 58757894?: Schrumpfduese - термоусадочное сопло: оно направляет горячий воздух вокруг термоусадочной трубки, чтобы она усаживалась равномерно со всех сторон. Его применяют при изоляции паяных соединений проводов и кабелей, а не для пайки компонентов.
