Какие профили лезвий есть в разделе шестигранных Allen Series 99?

В разделе собраны дюймовые лезвия Series 99 с профилями внутренний шестигранник и Torx: шестигранник с шаром 1,27 мм (9920BPN), шестигранник 2,78 мм (99764N) и Torx T25 (9925XTDN). Лезвие подбирают по профилю и размеру головки винта.

Подойдут ли дюймовые лезвия Allen Series 99 для метрического крепежа?

Нет, для метрического крепежа следует использовать метрические лезвия Series 99, так как дюймовые размеры не совпадают с миллиметровыми. Неподходящий размер шестигранника проворачивается в шлице и повреждает его.

С какой рукояткой работает лезвие Torx T25 Weller 9925XTDN?

Лезвие Torx T25 Weller 9925XTDN устанавливается в любую рукоятку системы Xcelite Series 99 - стандартную или с трещоткой. Как и остальные дюймовые лезвия раздела, оно не требует отдельного держателя.

Какому дюймовому размеру соответствует лезвие Xcelite 99764N на 2,78 мм?

Лезвие Xcelite 99764N на 2,78 мм соответствует дюймовому шестиграннику 7/64", а лезвие с шаром 9920BPN на 1,27 мм - размеру 0,050". Миллиметровые значения в названиях - это пересчёт дюймовых размеров, поэтому под метрические винты такие лезвия не подбирают.

Чем шестигранник с шаром 9920BPN отличается от прямого шестигранника?

Лезвие Xcelite 9920BPN с шаровым концом позволяет закручивать винт под углом к его оси, когда прямой подход закрыт соседними деталями. Прямой шестигранник, например 99764N, плотнее заполняет шлиц и передаёт больший момент, поэтому лучше подходит для затяжки.

Чем профиль Torx T25 лучше внутреннего шестигранника?

Звездообразный профиль Torx передаёт усилие на шлиц через лепестки почти перпендикулярно, поэтому лезвие реже выскальзывает и меньше сминает шлиц при затяжке. Лезвие Xcelite 9925XTDN рассчитано на винты Torx T25, для внутреннего шестигранника нужен отдельный профиль Allen.

Можно ли закрутить винт Torx шестигранным лезвием?

Нет, шестигранное лезвие касается звёздочки Torx только вершинами граней, проворачивается и разбивает шлиц. Для винтов Torx T25 используют лезвие Xcelite 9925XTDN, а шестигранные лезвия этого раздела - только для винтов с внутренним шестигранником.

Как понять, что крепёж дюймовый, а не метрический?

Систему размеров проще всего узнать из документации на технику: дюймовый крепёж характерен для оборудования американского производства. На практике проверяют пробной посадкой: дюймовое лезвие в метрическом шлице, и наоборот, заметно качается, а правильное входит плотно.

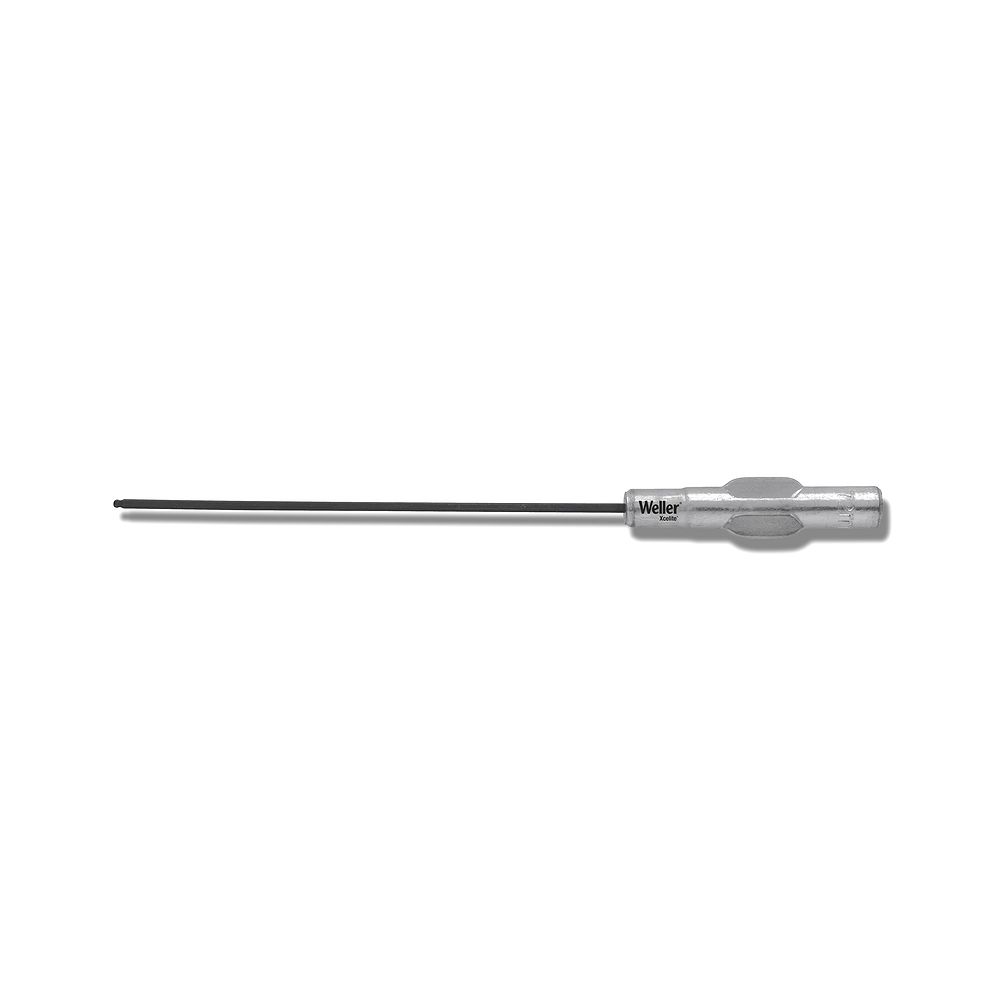

Где применяют мелкий шестигранник Xcelite 9920BPN на 1,27 мм?

Мелкий шестигранник 1,27 мм применяют для установочных винтов в ручках, муфтах и регулировочных узлах приборов, где крепёж маленький и часто утоплен. Шаровой конец лезвия 9920BPN позволяет достать до такого винта под углом, не снимая соседние детали.

Как проверить износ лезвия шестигранника Series 99 перед работой?

Изношенное лезвие узнают по скруглённым рёбрам, сколам и люфту в новом винте того же размера. Таким лезвием работать нельзя: оно проскальзывает и сминает шлиц крепежа, поэтому его заменяют новым лезвием Series 99 того же профиля и размера.

Серия 99: лезвия, стержни и рукоятки

Лезвия шестигранные Allen

Лезвия-шестигранники и Torx Xcelite Series 99

Сменные лезвия с профилем внутренний шестигранник (Allen) и Torx для системы Xcelite Series 99, дюймовые размеры. Применяются для крепежа с соответствующим шлицем.

Лезвия вставляются в рукоятку Series 99 и подбираются по размеру и профилю под конкретный крепёж.

Товаров: 3
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Лезвия шестигранные Allen

Что важно при выборе: характеристики, сравнение и типичные области применения.

Подбор лезвий

Размер шестигранника и типоразмер Torx (например, T25) выбирают под головку винта. Лезвия дюймовой системы совместимы с рукоятками Series 99. Для метрического крепежа используйте метрические лезвия.

Частые вопросы

Какие профили лезвий есть в разделе шестигранных Allen Series 99?: В разделе собраны дюймовые лезвия Series 99 с профилями внутренний шестигранник и Torx: шестигранник с шаром 1,27 мм (9920BPN), шестигранник 2,78 мм (99764N) и Torx T25 (9925XTDN). Лезвие подбирают по профилю и размеру головки винта.
Подойдут ли дюймовые лезвия Allen Series 99 для метрического крепежа?: Нет, для метрического крепежа следует использовать метрические лезвия Series 99, так как дюймовые размеры не совпадают с миллиметровыми. Неподходящий размер шестигранника проворачивается в шлице и повреждает его.
С какой рукояткой работает лезвие Torx T25 Weller 9925XTDN?: Лезвие Torx T25 Weller 9925XTDN устанавливается в любую рукоятку системы Xcelite Series 99 - стандартную или с трещоткой. Как и остальные дюймовые лезвия раздела, оно не требует отдельного держателя.
Какому дюймовому размеру соответствует лезвие Xcelite 99764N на 2,78 мм?: Лезвие Xcelite 99764N на 2,78 мм соответствует дюймовому шестиграннику 7/64", а лезвие с шаром 9920BPN на 1,27 мм - размеру 0,050". Миллиметровые значения в названиях - это пересчёт дюймовых размеров, поэтому под метрические винты такие лезвия не подбирают.
Чем шестигранник с шаром 9920BPN отличается от прямого шестигранника?: Лезвие Xcelite 9920BPN с шаровым концом позволяет закручивать винт под углом к его оси, когда прямой подход закрыт соседними деталями. Прямой шестигранник, например 99764N, плотнее заполняет шлиц и передаёт больший момент, поэтому лучше подходит для затяжки.
Чем профиль Torx T25 лучше внутреннего шестигранника?: Звездообразный профиль Torx передаёт усилие на шлиц через лепестки почти перпендикулярно, поэтому лезвие реже выскальзывает и меньше сминает шлиц при затяжке. Лезвие Xcelite 9925XTDN рассчитано на винты Torx T25, для внутреннего шестигранника нужен отдельный профиль Allen.
Можно ли закрутить винт Torx шестигранным лезвием?: Нет, шестигранное лезвие касается звёздочки Torx только вершинами граней, проворачивается и разбивает шлиц. Для винтов Torx T25 используют лезвие Xcelite 9925XTDN, а шестигранные лезвия этого раздела - только для винтов с внутренним шестигранником.
Как понять, что крепёж дюймовый, а не метрический?: Систему размеров проще всего узнать из документации на технику: дюймовый крепёж характерен для оборудования американского производства. На практике проверяют пробной посадкой: дюймовое лезвие в метрическом шлице, и наоборот, заметно качается, а правильное входит плотно.
Где применяют мелкий шестигранник Xcelite 9920BPN на 1,27 мм?: Мелкий шестигранник 1,27 мм применяют для установочных винтов в ручках, муфтах и регулировочных узлах приборов, где крепёж маленький и часто утоплен. Шаровой конец лезвия 9920BPN позволяет достать до такого винта под углом, не снимая соседние детали.
Как проверить износ лезвия шестигранника Series 99 перед работой?: Изношенное лезвие узнают по скруглённым рёбрам, сколам и люфту в новом винте того же размера. Таким лезвием работать нельзя: оно проскальзывает и сминает шлиц крепежа, поэтому его заменяют новым лезвием Series 99 того же профиля и размера.
