Паяльные жала
Серия ET

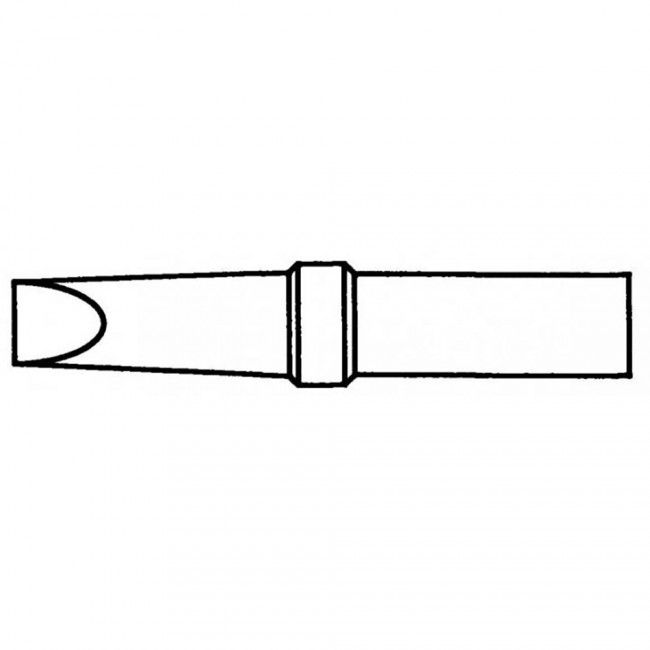

Паяльные жала Weller серии ET
Серия ET - сменные жала для паяльника WEP 70. В разделе доступны наконечники от тонких иглообразных до клиновидных для разъёмов.
- Товаров: 24
- Производителей: 1
- Цены с НДС
Как выбрать
Как выбрать: Серия ET
Что важно при выборе: характеристики, сравнение и типичные области применения.
Совместимость и подбор
Жала серии ET совместимы с паяльником Weller WEP 70. Представлены конусные, клиновидные и иглообразные наконечники под разные типы соединений.
Формы наконечников
Форму жала подбирают под задачу: конусные и иглообразные - для мелких выводов и SMD, клиновидные - для разъёмов и многовыводных корпусов, срезанный конус (миниволна) - для пайки перетаскиванием по ряду выводов. Не превышайте необходимую температуру - это продлевает ресурс покрытия наконечника.
Частые вопросы
- Какие клиновидные жала подходят к паяльнику Weller WEP 70?
- К паяльнику Weller WEP 70 подходят жала серии ET, в том числе клиновидные ET A 0,7x1,6 мм, ET B 2,4x0,8 мм, ET C 3,2x0,8 мм, ET D 4,6x0,8 мм и ET E 5,6x1,2 мм. Для тонкого монтажа есть ET HL 0,8x0,4 мм и ET KL 1,2x0,8 мм, удлинённые варианты - ET L и ET M.
- Чем скошенные жала ET CC и ET F отличаются от тупых ET CS и ET P?
- Жала Weller ET CC (D 3,2 мм) и ET F (D 1,2 мм) - круглые со срезом 45°, а ET CS (D 3,2 мм) и ET P (0,8 мм) - круглые тупые. Срез удобен для пайки перетаскиванием по ряду выводов, тупой круглый наконечник - для точечной пайки отдельных контактов.
- Для чего нужны насадки Weller ET-SMD-2,5 и ET-SMD-3,8?
- Насадки Weller ET-SMD-2,5 и ET-SMD-3,8 - паяльно-распаечные наконечники для чип-компонентов размером 2,5x1,5 мм и 3,8x1,5 мм. Они прогревают оба вывода чипа одновременно, что упрощает его пайку и снятие с платы паяльником WEP 70.
- Можно ли поставить жала ET на паяльник Weller LR 21?
- Да, для этого служит адаптер Weller 58720781, который позволяет использовать жала ET на паяльнике LR 21, рассчитанном на серию LT. Запасная гильза наконечника Weller 58720794 предназначена для адаптера ET-LT.
- Зачем жало Weller ET GW с депо припоя?
- Насадка Weller ET GW шириной 6,8 мм для WEP 70 имеет депо припоя - выемку, которая держит запас расплава на рабочей части. Это удобно при пайке перетаскиванием по ряду выводов, когда припой нужно равномерно распределить по контактам.
- Чем длинные жала Weller ET L и ET M отличаются от стандартных?
- ET L (клин 2x1 мм) и ET M (клин 3,2x1,2 мм) выполнены удлинёнными, поэтому достают до мест пайки в глубине корпуса или между высокими компонентами. Стандартные клинья ET B, ET C и ET D короче и удобнее на открытой плате.
- Для чего нужна ввинчиваемая насадка-заготовка Weller ET с резьбой M5?
- Насадка-заготовка ET 54170399 длиной 37 мм с резьбой M5 нужна, когда стандартной формы жала недостаточно: из неё изготавливают наконечник под конкретную задачу или оснастку. Резьба M5 позволяет закрепить её вместо обычного жала.
- Какое жало ET выбрать для самых мелких выводов и плотного монтажа?
- Для плотного монтажа на WEP 70 подходят жала малого сечения: клин ET HL 0,8x0,4 мм, клин ET KL 1,2x0,8 мм, тонкий клин ET R 1,6x0,7 мм, круглое ET P 0,8 мм и длинный конус ET OL диаметром 0,8 мм.
- Зачем измерительное жало Weller ET для термопары Ø 0,5 мм?
- Измерительное жало ET позволяет проверить реальную температуру паяльника термометром с термопарой 0,5 мм. Так сравнивают показания станции с фактической температурой на жале и вовремя замечают отклонения, которые влияют на качество пайки.
- Для чего в серии ET адаптер сопел Weller TNA?
- Адаптер TNA позволяет устанавливать сопла от WHA 900 на WTHA 1. Он относится к термовоздушному инструменту и не заменяет паяльное жало, поэтому подбирать его стоит по модели инструмента, с которой нужно совместить сопла.
