Для какого паяльника предназначены жала Weller серии NT?

Жала Weller серии NT предназначены для паяльника Weller WMP. Малое сечение наконечников, от круглого NT 1 диаметром 0,25 мм до долотообразного NT D шириной 4,0 мм, рассчитано на пайку мелких компонентов и плотный монтаж.

Чем круглые жала Weller NT 1, NT 1S и NT 1X отличаются?

Жала Weller NT 1 и NT 1S имеют диаметр 0,25 мм, но NT 1S узкое и длиннее - 8,5 мм против 7,4 мм у NT 1. NT 1X диаметром 0,4 мм изогнуто под 45° и удобно для доступа к выводам в плотной компоновке.

Какие долотообразные жала Weller NT выбрать для SMD и разъёмов?

Для мелких SMD подходят тонкие долотообразные жала Weller NT H 0,8x0,4 мм, NT K 1,2x0,4 мм и NT A 1,6x0,4 мм. Для более крупных выводов и разъёмов - NT 6 1,6x0,7 мм, NT B 2,4x0,8 мм, NT C 3,2x0,8 мм и NT D 4,0x0,8 мм.

Для чего жало Weller NT GW типа «крыло чайки»?

Жало Weller NT GW диаметром 2,0 мм и длиной 13,4 мм предназначено для пайки выводов типа «крыло чайки» (Gull Wing) перетаскиванием по ряду. Форма наконечника удерживает припой и распределяет его по выводам многовыводных корпусов.

Чем снять маленькое жало NT с паяльника Weller WMP?

Для смены прямых жал серии NT предназначен специальный инструмент, который позволяет снять и установить маленький наконечник без захвата пальцами. В разделе есть также инструмент смены наконечников Weller 58768726 для паяльника WTP 90.

Чем жала Weller NT A и NT 6 отличаются при ширине 1,6 мм?

Оба жала долотообразные шириной 1,6 мм, но NT A толщиной 0,4 мм и длиной 9,5 мм, а NT 6 толщиной 0,7 мм и длиной 7,4 мм. NT A тоньше и длиннее, удобнее в плотном монтаже, NT 6 жёстче и держит больше тепла.

Какое жало Weller NT подходит для пайки в труднодоступных местах?

В глубину и между высокими компонентами удобнее длинные или изогнутые жала: NT 1X изогнутое 45° диаметром 0,4 мм и длиной 8,6 мм, NT 4 скошенное длиной 9,9 мм, NT A длиной 9,5 мм. Самое длинное в серии - NT GW длиной 13,4 мм.

Когда выбирать скошенное жало Weller NT 4?

NT 4 - круглое жало со срезом 45° диаметром 1,2 мм и длиной 9,9 мм. Плоскость среза одновременно касается вывода и площадки и держит каплю припоя, поэтому его выбирают для пайки SMD-выводов и коротких рядов, когда конус даёт слишком мало тепла.

Какую температуру выбирать для тонких жал Weller NT 1 и NT 1S?

Жала NT 1 и NT 1S диаметром 0,25 мм имеют очень малый запас тепла, поэтому они подходят для мелких выводов, а не для крупных площадок. Температуру выбирают минимально достаточной: перегрев быстро изнашивает покрытие тонкого наконечника.

Как ухаживать за миниатюрными жалами серии NT?

Миниатюрные жала NT держат залуженными, чистят мягко на влажной губке или латунной стружке и не давят ими на плату: острие 0,25 мм легко деформируется. Снимают и ставят жала инструментом для смены прямых жал NT, а не пальцами.

Паяльные жала

Серия NT

Паяльные жала Weller серии NT

Серия NT - сменные жала для паяльника WMP. Малое сечение наконечника удобно для пайки мелких компонентов и плотного монтажа.

Товаров: 1
Производителей: 1
Цены с НДС

В избранное Сравнить

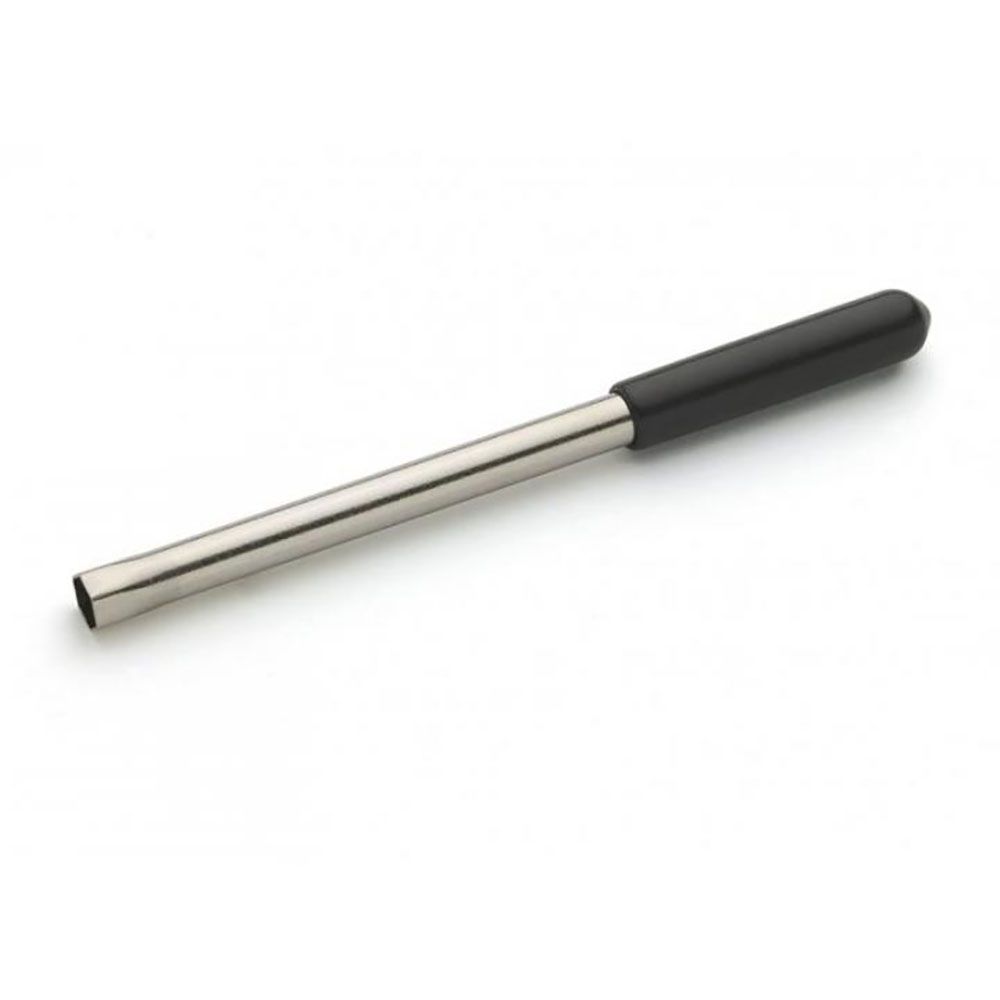

Инструмент смены наконечников для WTP 90 - Weller 58768726
2 515,66 ₽

Как выбрать

Как выбрать: Серия NT

Что важно при выборе: характеристики, сравнение и типичные области применения.

Совместимость и подбор

Жала серии NT предназначены для паяльника Weller WMP. Представлены конусные и клиновидные наконечники малого сечения для тонкого монтажа.

Формы наконечников

Форму жала подбирают под задачу: конусные и иглообразные - для мелких выводов и SMD, клиновидные - для разъёмов и многовыводных корпусов, срезанный конус (миниволна) - для пайки перетаскиванием по ряду выводов. Не превышайте необходимую температуру - это продлевает ресурс покрытия наконечника.

Частые вопросы

Для какого паяльника предназначены жала Weller серии NT?: Жала Weller серии NT предназначены для паяльника Weller WMP. Малое сечение наконечников, от круглого NT 1 диаметром 0,25 мм до долотообразного NT D шириной 4,0 мм, рассчитано на пайку мелких компонентов и плотный монтаж.
Чем круглые жала Weller NT 1, NT 1S и NT 1X отличаются?: Жала Weller NT 1 и NT 1S имеют диаметр 0,25 мм, но NT 1S узкое и длиннее - 8,5 мм против 7,4 мм у NT 1. NT 1X диаметром 0,4 мм изогнуто под 45° и удобно для доступа к выводам в плотной компоновке.
Какие долотообразные жала Weller NT выбрать для SMD и разъёмов?: Для мелких SMD подходят тонкие долотообразные жала Weller NT H 0,8x0,4 мм, NT K 1,2x0,4 мм и NT A 1,6x0,4 мм. Для более крупных выводов и разъёмов - NT 6 1,6x0,7 мм, NT B 2,4x0,8 мм, NT C 3,2x0,8 мм и NT D 4,0x0,8 мм.
Для чего жало Weller NT GW типа «крыло чайки»?: Жало Weller NT GW диаметром 2,0 мм и длиной 13,4 мм предназначено для пайки выводов типа «крыло чайки» (Gull Wing) перетаскиванием по ряду. Форма наконечника удерживает припой и распределяет его по выводам многовыводных корпусов.
Чем снять маленькое жало NT с паяльника Weller WMP?: Для смены прямых жал серии NT предназначен специальный инструмент, который позволяет снять и установить маленький наконечник без захвата пальцами. В разделе есть также инструмент смены наконечников Weller 58768726 для паяльника WTP 90.
Чем жала Weller NT A и NT 6 отличаются при ширине 1,6 мм?: Оба жала долотообразные шириной 1,6 мм, но NT A толщиной 0,4 мм и длиной 9,5 мм, а NT 6 толщиной 0,7 мм и длиной 7,4 мм. NT A тоньше и длиннее, удобнее в плотном монтаже, NT 6 жёстче и держит больше тепла.
Какое жало Weller NT подходит для пайки в труднодоступных местах?: В глубину и между высокими компонентами удобнее длинные или изогнутые жала: NT 1X изогнутое 45° диаметром 0,4 мм и длиной 8,6 мм, NT 4 скошенное длиной 9,9 мм, NT A длиной 9,5 мм. Самое длинное в серии - NT GW длиной 13,4 мм.
Когда выбирать скошенное жало Weller NT 4?: NT 4 - круглое жало со срезом 45° диаметром 1,2 мм и длиной 9,9 мм. Плоскость среза одновременно касается вывода и площадки и держит каплю припоя, поэтому его выбирают для пайки SMD-выводов и коротких рядов, когда конус даёт слишком мало тепла.
Какую температуру выбирать для тонких жал Weller NT 1 и NT 1S?: Жала NT 1 и NT 1S диаметром 0,25 мм имеют очень малый запас тепла, поэтому они подходят для мелких выводов, а не для крупных площадок. Температуру выбирают минимально достаточной: перегрев быстро изнашивает покрытие тонкого наконечника.
Как ухаживать за миниатюрными жалами серии NT?: Миниатюрные жала NT держат залуженными, чистят мягко на влажной губке или латунной стружке и не давят ими на плату: острие 0,25 мм легко деформируется. Снимают и ставят жала инструментом для смены прямых жал NT, а не пальцами.
