Для каких демонтажных паяльников Weller подходят головки CSF?

Головки Weller CSF предназначены для демонтажных паяльников Weller DSX 80, DSXV 80 и DXV 80. Они прогревают контактную площадку или компонент и помогают удалить припой при ремонте платы.

Чем головки Weller CSF-D, CSF-Q и CSF-QI различаются?

Головки Weller CSF-D прямоугольные, от 5,5x10,0 мм до 11,0x26,5 мм, а CSF-Q и CSF-QI в основном квадратные: CSF-Q от 12,0x12,0 до 19,6x19,6 мм, CSF-QI от 12,7x12,7 до 30,5x30,5 мм. Размер головки выбирают под габарит распаиваемого компонента.

Зачем нужны адаптеры 6 и 16 мм для головок CSF?

Адаптеры согласуют головку CSF с демонтажным паяльником: T0058741803 (6 мм) и T0058741805 (16 мм) предназначены для DSX80/DSXV80. Адаптер Ø6 мм T0058741715 подходит для SMD-головок на DS22/DS80/DSV80, есть также CSF-адаптер DS 80 на 11 мм.

Для чего всасывающие насадки Weller Ø4,5 и Ø10 мм?

Всасывающие насадки Weller 58713799 (Ø4,5 мм) и 58713798 (Ø10 мм) применяют при демонтаже корпусов QFP, PLCC, CHIP и SOJ. Малую насадку выбирают для небольших компонентов, большую - для крупных корпусов.

Как подобрать головку Weller CSF-Q или CSF-QI под квадратный корпус?

Головку выбирают по габариту корпуса: CSF-Q выпускаются размерами 12,0x12,0, 12,7x12,7, 17,0x17,0 и 19,6x19,6 мм, плюс прямоугольная 17,0x23,0 мм, CSF-QI - от 12,7x12,7 до 30,5x30,5 мм. Головка должна накрывать все выводы, но не прогревать соседние детали.

Какую головку CSF-D выбрать для небольших прямоугольных корпусов?

Для небольших прямоугольных корпусов подходят компактные CSF-D 5,5x10,0 мм, 5,8x10,5 мм и 9,3x13,0 мм. Для более крупных деталей есть CSF-D 10,0x16,0, 10,5x16,0, 10,7x18,0 мм и самая длинная CSF-D 11,0x26,5 мм для DSX 80 и DXV 80.

Как снять SMD-микросхему головкой CSF, не повредив площадки?

Головку ставят так, чтобы она касалась всех выводов, и ждут полного расплавления припоя по всему периметру. Затем корпус поднимают всасывающей насадкой Ø4,5 или Ø10 мм без рывка: если тянуть раньше, нерасплавленный вывод может сорвать площадку.

Можно ли поставить SMD-головки выпайки на паяльники DS22, DS80 и DSV80?

Да, для этого служит адаптер Ø6 мм T0058741715 для SMD-головок выпайки на DS22, DS80 и DSV80, а для DS 80 есть также CSF-адаптер 11 мм. Для DSX 80 и DSXV 80 применяют адаптеры 6 мм T0058741803 и 16 мм T0058741805.

Почему головка CSF удобнее поочерёдной выпайки выводов?

Головка CSF прогревает все выводы корпуса одновременно, поэтому микросхема освобождается за один приём, а плата нагревается коротко и равномерно. При поочерёдной выпайке выводы успевают застыть, и площадки дольше подвергаются нагреву.

Как ухаживать за распаечными головками Weller CSF?

Рабочие кромки головки держат залуженными и чистят от остатков флюса и припоя, пока головка горячая. Головку не используют как рычаг и снимают с адаптера после остывания: деформированная кромка перестаёт касаться всех выводов одновременно.

Насадки для выпайки

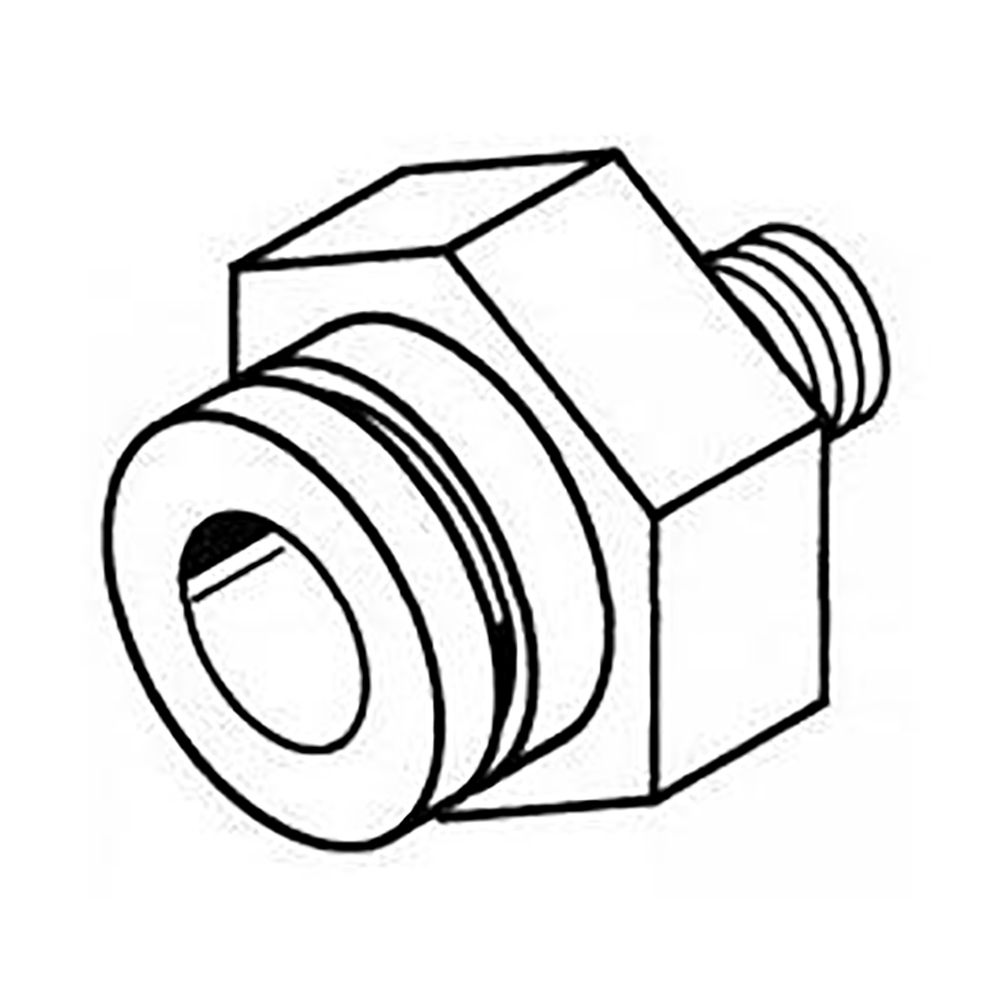

Головки CSF

Головки CSF и адаптеры Weller для выпайки

Раздел содержит распаечные головки серии CSF и адаптеры для демонтажных паяльников Weller DSX 80, DSXV 80 и DXV 80. Головки CSF прогревают площадку и удаляют припой при ремонте.

Головки и адаптеры подбирают под модель демонтажного инструмента и тип соединения. Адаптеры разного размера согласуют головку с паяльником.

Товаров: 5
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Головки CSF

Что важно при выборе: характеристики, сравнение и типичные области применения.

Подбор головок CSF

Головки CSF (например, CSF-D 11,0x26,5 мм) применяют для распайки контактных площадок и компонентов на демонтажных паяльниках DSX/DXV. Адаптеры 6 и 16 мм согласуют головку с инструментом. Размер головки выбирают под габарит паяемого узла.
