Для каких станций Weller подходят сопла NQ, ND и NR этого раздела?

Сопла раздела рассчитаны на термовоздушные станции Weller WHA 900, WHA 3000, HAP 2 и HAP 3000 (HAP 3). Сопло подбирают сначала по модели станции, а затем по размеру и форме компонента, который нужно прогреть.

Чем сопла Weller NQ отличаются от двойных сопел ND?

Сопла NQ греют компонент с 4 сторон и подходят для корпусов с выводами по периметру, например NQ05 10,7x10,7 мм или NQ45 31,3x31,3 мм. Двойные сопла ND05, ND10, ND15 и ND20 греют с 2 сторон и рассчитаны на корпуса с двумя рядами выводов.

Какое сопло Weller выбрать для микросхем в корпусе TQFP?

Для корпусов TQFP предназначены сопла с нагревом с 4 сторон: NQT-10 на 14,8x14,8 мм, NQT-25 на 18x18 мм и NQT на 22x22 мм. Размер сопла выбирают по габариту корпуса, чтобы горячий воздух шёл на выводы, а не на соседние детали.

Для чего нужны вакуумные сопла NRV07, NRV10 и NRV12?

Вакуумные сопла NRV совмещают нагрев и захват детали, поэтому компонент поднимается сразу после оплавления припоя. NRV07 имеет диаметр 7 мм, NRV10 - 10 мм для HAP 2 и HAP 3000, NRV12 - 12 мм; модели NRV07 и NRV12 оснащены платой подогрева.

Когда применять круглые сопла NR и рефлектор для HAP 3?

Круглые сопла NR концентрируют нагрев на отдельном выводе: NR-02 Ø 1,7 мм с углом 45°, NR-04 Ø 2,5 мм и NR-10 Ø 7 мм с преднагревом, двойное DR-05 с шагом 9,5 мм. Рефлектор-зеркало Ø15 мм для HAP 3 прогревает деталь с нескольких сторон.

Как подобрать сопло Weller NQ под размер корпуса микросхемы?

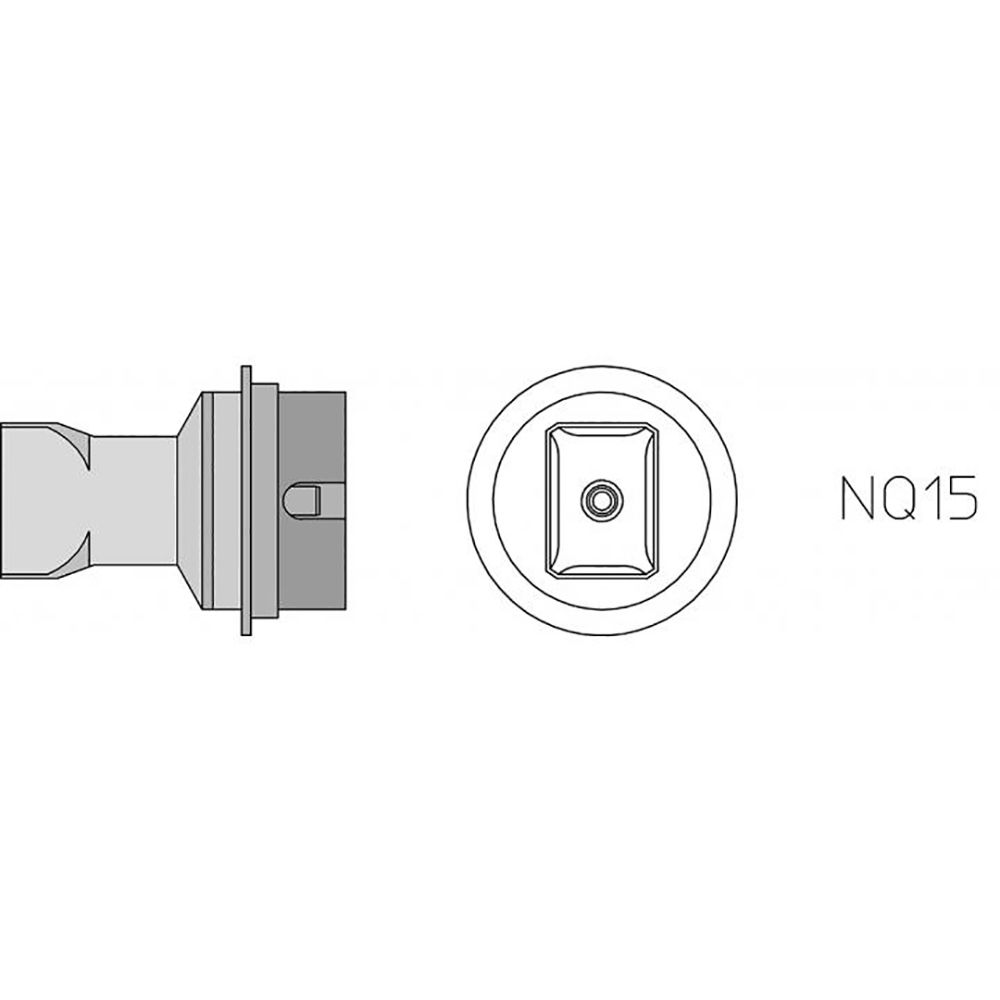

Размер сопла NQ выбирают близким к габариту корпуса: от NQ05 10,7x10,7 мм и NQ10 14,8x14,8 мм до NQ45 31,3x31,3 мм, NQ-50 36x36 мм и NQ-55 43x43 мм. Есть и прямоугольные NQ15 14,5x10, NQ20 15,5x13 и NQ30 17,5x23,5 мм.

Для чего двойное круглое сопло Weller DR-05?

DR-05 имеет два круглых сопла диаметром 2,5 мм с шагом 9,5 мм. Оно одновременно прогревает две точки, например оба конца компонента, поэтому деталь освобождается за один приём, а пространство между соплами нагревается меньше.

Для чего круглое сопло Weller NR-02 диаметром 1,7 мм с углом 45°?

NR-02 - самое тонкое круглое сопло раздела, диаметром 1,7 мм с углом 45°. Оно концентрирует нагрев на отдельном выводе или мелкой детали, а наклон облегчает доступ к месту пайки в плотной компоновке.

Зачем измерительная насадка Weller NA 20?

Измерительная насадка NA 20 позволяет проверить фактическую температуру горячего воздуха на выходе станции. Так сравнивают настройку с реальным значением и вовремя замечают отклонения, которые влияют на качество пайки и сохранность компонентов.

Как не перегреть плату при работе большими соплами NQ?

Большие сопла, например NQ40 26x26 мм или NQ-55 43x43 мм, подводят много тепла, поэтому температуру и поток выбирают минимально достаточными и не держат сопло дольше, чем нужно для оплавления. Сопло должно соответствовать корпусу, а не быть крупнее него.

Насадки для термофенов

Насадки WHA900, WHA3000, HAP2/3

Сопла для термофенов Weller WHA и HAP

Раздел содержит сопла горячего воздуха для станций Weller WHA 900, WHA 3000, HAP 2 и HAP 3000. Представлены круглые и вакуумные сопла (NRV) разного диаметра, а также рефлекторы.

Сопло подбирают под совместимый термофен и размер компонента. Вакуумные сопла NRV совмещают нагрев и захват детали, что удобно при демонтаже SMD.

Товаров: 28
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки WHA900, WHA3000, HAP2/3

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор сопла

Круглые сопла концентрируют нагрев на отдельном выводе, вакуумные NRV10/NRV12 (Ø 10-12 мм) совмещают прогрев и подъём компонента. Рефлекторы-зеркала прогревают деталь с нескольких сторон. Сопло подбирают по модели станции (WHA 3000, HAP 3 и др.).

Частые вопросы

Для каких станций Weller подходят сопла NQ, ND и NR этого раздела?: Сопла раздела рассчитаны на термовоздушные станции Weller WHA 900, WHA 3000, HAP 2 и HAP 3000 (HAP 3). Сопло подбирают сначала по модели станции, а затем по размеру и форме компонента, который нужно прогреть.
Чем сопла Weller NQ отличаются от двойных сопел ND?: Сопла NQ греют компонент с 4 сторон и подходят для корпусов с выводами по периметру, например NQ05 10,7x10,7 мм или NQ45 31,3x31,3 мм. Двойные сопла ND05, ND10, ND15 и ND20 греют с 2 сторон и рассчитаны на корпуса с двумя рядами выводов.
Какое сопло Weller выбрать для микросхем в корпусе TQFP?: Для корпусов TQFP предназначены сопла с нагревом с 4 сторон: NQT-10 на 14,8x14,8 мм, NQT-25 на 18x18 мм и NQT на 22x22 мм. Размер сопла выбирают по габариту корпуса, чтобы горячий воздух шёл на выводы, а не на соседние детали.
Для чего нужны вакуумные сопла NRV07, NRV10 и NRV12?: Вакуумные сопла NRV совмещают нагрев и захват детали, поэтому компонент поднимается сразу после оплавления припоя. NRV07 имеет диаметр 7 мм, NRV10 - 10 мм для HAP 2 и HAP 3000, NRV12 - 12 мм; модели NRV07 и NRV12 оснащены платой подогрева.
Когда применять круглые сопла NR и рефлектор для HAP 3?: Круглые сопла NR концентрируют нагрев на отдельном выводе: NR-02 Ø 1,7 мм с углом 45°, NR-04 Ø 2,5 мм и NR-10 Ø 7 мм с преднагревом, двойное DR-05 с шагом 9,5 мм. Рефлектор-зеркало Ø15 мм для HAP 3 прогревает деталь с нескольких сторон.
Как подобрать сопло Weller NQ под размер корпуса микросхемы?: Размер сопла NQ выбирают близким к габариту корпуса: от NQ05 10,7x10,7 мм и NQ10 14,8x14,8 мм до NQ45 31,3x31,3 мм, NQ-50 36x36 мм и NQ-55 43x43 мм. Есть и прямоугольные NQ15 14,5x10, NQ20 15,5x13 и NQ30 17,5x23,5 мм.
Для чего двойное круглое сопло Weller DR-05?: DR-05 имеет два круглых сопла диаметром 2,5 мм с шагом 9,5 мм. Оно одновременно прогревает две точки, например оба конца компонента, поэтому деталь освобождается за один приём, а пространство между соплами нагревается меньше.
Для чего круглое сопло Weller NR-02 диаметром 1,7 мм с углом 45°?: NR-02 - самое тонкое круглое сопло раздела, диаметром 1,7 мм с углом 45°. Оно концентрирует нагрев на отдельном выводе или мелкой детали, а наклон облегчает доступ к месту пайки в плотной компоновке.
Зачем измерительная насадка Weller NA 20?: Измерительная насадка NA 20 позволяет проверить фактическую температуру горячего воздуха на выходе станции. Так сравнивают настройку с реальным значением и вовремя замечают отклонения, которые влияют на качество пайки и сохранность компонентов.
Как не перегреть плату при работе большими соплами NQ?: Большие сопла, например NQ40 26x26 мм или NQ-55 43x43 мм, подводят много тепла, поэтому температуру и поток выбирают минимально достаточными и не держат сопло дольше, чем нужно для оплавления. Сопло должно соответствовать корпусу, а не быть крупнее него.
