Для чего нужен вакуумный манипулятор при монтаже SMD?

Вакуумный манипулятор удерживает компонент разрежением и не оставляет следов на корпусе. Он удобен для точной установки чип-компонентов, оптики и стеклянных деталей, которые сложно и рискованно брать пинцетом.

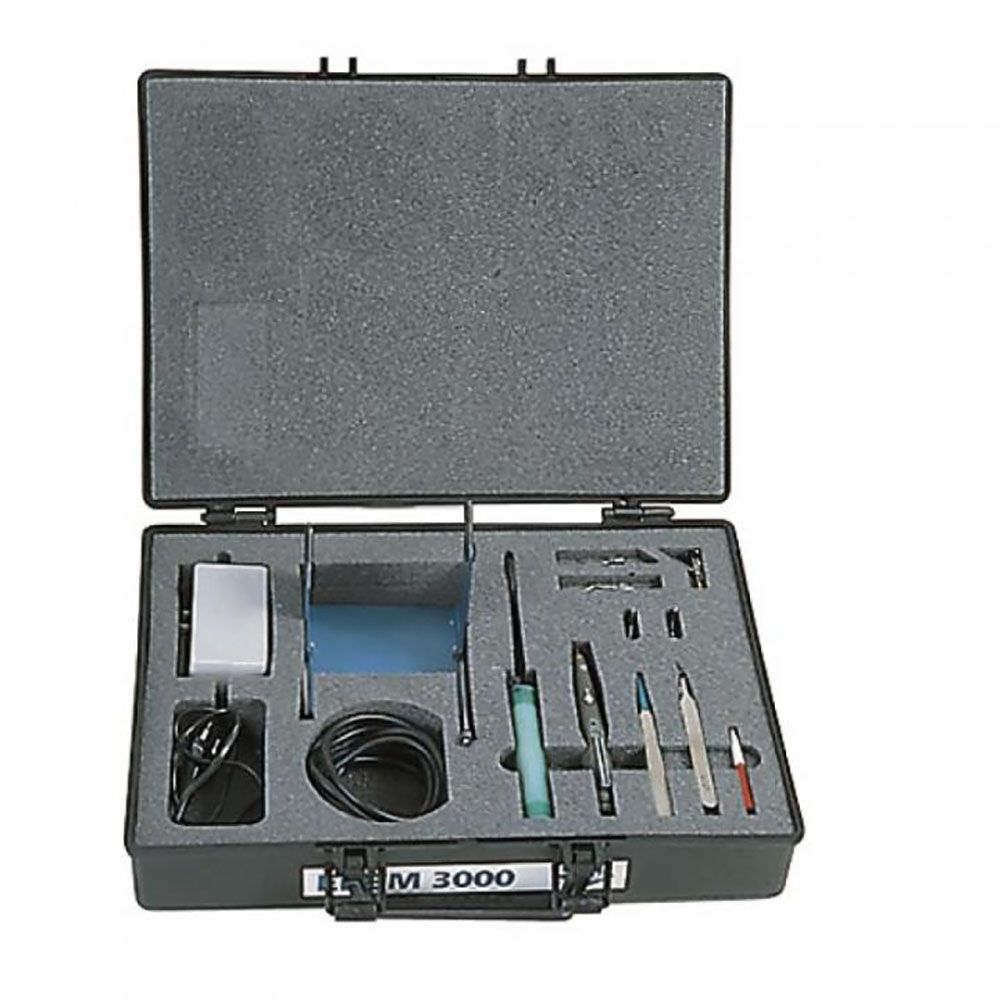

Что входит в набор вакуумного инструмента Erem 3000KCESD?

Набор Erem 3000KCESD комплектуется присосками разного размера и выполнен в ESD-исполнении для антистатических зон. Присоску подбирают под размер компонента, чтобы захват был надёжным, а деталь не смещалась при установке.

Чем вакуумный пинцет Weller WLSK 200 отличается от пипетки WVP?

WLSK 200 Vacuum Pen - самостоятельный вакуумный пинцет-держатель, к нему есть насадка с присоской 9,5 мм (WLSK200T38). Вакуумная пипетка WVP предназначена для ремонтных наборов WR 3000M и WXR 3 и работает от их вакуумного узла.

Для каких деталей подходит присоска 9,5 мм к Weller WLSK 200?

Насадка с присоской 9,5 мм WLSK200T38 подходит для деталей с ровной гладкой поверхностью, на которой помещается присоска такого размера. Для мелких чип-компонентов нужна присоска меньшего диаметра, чтобы она не выходила за край корпуса.

Почему компонент отрывается от присоски вакуумного пинцета?

Компонент отрывается, если присоска не подходит по размеру, поверхность детали неровная или загрязнённая, а сама присоска изношена или потеряла эластичность. Ещё одна причина - негерметичное соединение насадки с корпусом пинцета.

Как ухаживать за присосками вакуумного манипулятора Erem?

Присоски периодически очищают от пыли и остатков флюса и проверяют на трещины и потерю эластичности. Изношенную присоску меняют, иначе вакуум не держит деталь, а хранят насадки так, чтобы кромка присоски не деформировалась.

Подходит ли вакуумный инструмент Erem для ESD-зоны?

Набор вакуумного инструмента Erem 3000KCESD выполнен в ESD-исполнении и предназначен для антистатических зон. Для остальных вакуумных пинцетов исполнение проверяют по описанию модели, если на участке действуют требования ESD.

Какие детали нельзя надёжно взять вакуумным пинцетом?

Вакуумный захват плохо держит детали с пористой, рельефной или перфорированной поверхностью, а также слишком мелкие для присоски корпуса: разрежение не создаётся. Такие компоненты берут механическим пинцетом с подходящей формой губок.

Как точно установить компонент вакуумным пинцетом?

Компонент берут присоской за центр ровной верхней поверхности, подводят к посадочному месту, выравнивают и опускают без перекоса, после чего сбрасывают вакуум. Захват за край или под углом смещает деталь при установке.

Когда выбрать вакуумный манипулятор Erem вместо SMD-пинцета?

Вакуумный манипулятор выбирают, когда механическое сжатие опасно для детали или гладкий корпус выскальзывает из губок: стекло, оптика, хрупкие чипы. Для большинства типовых SMD-компонентов достаточно SMD-пинцета с подходящими губками.

Электромонтажные инструменты Erem

Вакуумные манипуляторы

Вакуумные манипуляторы Erem

Вакуумные манипуляторы (вакуумные пинцеты) удерживают компонент за счёт разрежения и применяются для установки SMD и хрупких деталей. В разделе представлен набор вакуумного инструмента Erem 3000KCESD.

Вакуумный захват не оставляет следов и не повреждает корпус компонента, что важно при работе с гладкими и хрупкими деталями. Сменные присоски разного диаметра подбирают под размер компонента.

Товаров: 3
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Вакуумные манипуляторы

Что важно при выборе: характеристики, сравнение и типичные области применения.

Применение вакуумного инструмента

Вакуумный манипулятор удобен для точной установки чип-компонентов, оптики и стеклянных деталей, которые сложно взять пинцетом. Набор 3000KCESD комплектуется присосками разного размера и выполнен в ESD-исполнении для антистатических зон.

Частые вопросы

Для чего нужен вакуумный манипулятор при монтаже SMD?: Вакуумный манипулятор удерживает компонент разрежением и не оставляет следов на корпусе. Он удобен для точной установки чип-компонентов, оптики и стеклянных деталей, которые сложно и рискованно брать пинцетом.
Что входит в набор вакуумного инструмента Erem 3000KCESD?: Набор Erem 3000KCESD комплектуется присосками разного размера и выполнен в ESD-исполнении для антистатических зон. Присоску подбирают под размер компонента, чтобы захват был надёжным, а деталь не смещалась при установке.
Чем вакуумный пинцет Weller WLSK 200 отличается от пипетки WVP?: WLSK 200 Vacuum Pen - самостоятельный вакуумный пинцет-держатель, к нему есть насадка с присоской 9,5 мм (WLSK200T38). Вакуумная пипетка WVP предназначена для ремонтных наборов WR 3000M и WXR 3 и работает от их вакуумного узла.
Для каких деталей подходит присоска 9,5 мм к Weller WLSK 200?: Насадка с присоской 9,5 мм WLSK200T38 подходит для деталей с ровной гладкой поверхностью, на которой помещается присоска такого размера. Для мелких чип-компонентов нужна присоска меньшего диаметра, чтобы она не выходила за край корпуса.
Почему компонент отрывается от присоски вакуумного пинцета?: Компонент отрывается, если присоска не подходит по размеру, поверхность детали неровная или загрязнённая, а сама присоска изношена или потеряла эластичность. Ещё одна причина - негерметичное соединение насадки с корпусом пинцета.
Как ухаживать за присосками вакуумного манипулятора Erem?: Присоски периодически очищают от пыли и остатков флюса и проверяют на трещины и потерю эластичности. Изношенную присоску меняют, иначе вакуум не держит деталь, а хранят насадки так, чтобы кромка присоски не деформировалась.
Подходит ли вакуумный инструмент Erem для ESD-зоны?: Набор вакуумного инструмента Erem 3000KCESD выполнен в ESD-исполнении и предназначен для антистатических зон. Для остальных вакуумных пинцетов исполнение проверяют по описанию модели, если на участке действуют требования ESD.
Какие детали нельзя надёжно взять вакуумным пинцетом?: Вакуумный захват плохо держит детали с пористой, рельефной или перфорированной поверхностью, а также слишком мелкие для присоски корпуса: разрежение не создаётся. Такие компоненты берут механическим пинцетом с подходящей формой губок.
Как точно установить компонент вакуумным пинцетом?: Компонент берут присоской за центр ровной верхней поверхности, подводят к посадочному месту, выравнивают и опускают без перекоса, после чего сбрасывают вакуум. Захват за край или под углом смещает деталь при установке.
Когда выбрать вакуумный манипулятор Erem вместо SMD-пинцета?: Вакуумный манипулятор выбирают, когда механическое сжатие опасно для детали или гладкий корпус выскальзывает из губок: стекло, оптика, хрупкие чипы. Для большинства типовых SMD-компонентов достаточно SMD-пинцета с подходящими губками.
