Для каких паяльников Weller предназначены демонтажные насадки DS?

Насадки Weller серии DS предназначены для классических демонтажных паяльников Weller LR 20/21, TCP и T3001. Это отсасывающие сопла разного диаметра, которые втягивают припой через полый наконечник и освобождают вывод.

Как подобрать сопло Weller DS по внутреннему диаметру?

Внутренний диаметр сопла DS выбирают чуть больше диаметра вывода: DS 110, DS 111 и DS 118 - 0,7 мм, DS 112 - 1 мм, DS 113 и DS 116 - 1,2 мм, DS 117 - 1,5 мм, DS 114 и DS 115 - 1,8 мм. Наружный диаметр у моделей одного канала может различаться.

Какую насадку DS 7 выбрать для TCP, LR 20/21 или T3001?

Для паяльника TCP предназначена демонтажная насадка Weller DS 7 (51304099N), а для паяльников LR 20/21 и T3001 - вариант DS 7 EC (51304299N). Перед заменой насадки стоит сверить обозначение с моделью демонтажного паяльника.

Почему у насадки Weller DS 7 для TCP указана температура 370 °C?

Насадка DS 7 для TCP рассчитана на паяльники MAGNASTAT, у которых температуру задаёт сам наконечник по точке Кюри, поэтому она фиксирована на 370 °C. Регулировать её электроникой паяльника не требуется.

Чем сопла Weller DS 110, DS 111 и DS 118 отличаются при канале 0,7 мм?

Внутренний диаметр у всех трёх сопел 0,7 мм, различается наружный: DS 118 - 1,5 мм, DS 110 - 1,9 мм, DS 111 с резьбой - 2,5 мм. Тонкое DS 118 удобнее в плотном монтаже, DS 111 с толстой стенкой лучше прогревает крупную площадку.

Какое сопло DS выбрать для толстых выводов?

Для толстых выводов подходят сопла с большим каналом: DS 114 и DS 115 с внутренним диаметром 1,8 мм и наружным 3,3 мм или DS 117 с каналом 1,5 мм и наружным диаметром 2,9 мм. Канал должен быть чуть больше диаметра вывода.

Чем отличаются сопла DS 113 и DS 116 с каналом 1,2 мм?

Оба сопла с резьбой и внутренним диаметром 1,2 мм, но наружный диаметр у DS 113 - 2,5 мм, у DS 116 - 2,7 мм. Сопло с тонкой стенкой удобнее при близко расположенных площадках, с толстой - даёт чуть больше тепла на крупную площадку.

Зачем у отсасывающих сопел Weller DS резьба?

Резьбовое крепление плотно прижимает сопло к нагревателю демонтажного паяльника, обеспечивая хороший тепловой контакт и герметичность канала. Сопло меняют по мере износа или под другой диаметр вывода, не заменяя сам паяльник.

Как ухаживать за соплами Weller DS, чтобы сохранить отсос?

Канал сопла регулярно прочищают, пока припой не застыл в нём пробкой, а торец держат залуженным. Если сила отсоса падает после чистки или торец перестал смачиваться припоем, сопло меняют, иначе припой не удаляется полностью.

Как правильно выпаивать вывод соплом Weller DS?

Сопло надевают на вывод, дожидаются полного расплавления припоя в отверстии и только потом включают отсос, слегка покачивая сопло вокруг вывода. Если вывод остался припаянным к стенке, добавляют свежего припоя и повторяют.

Насадки для выпайки

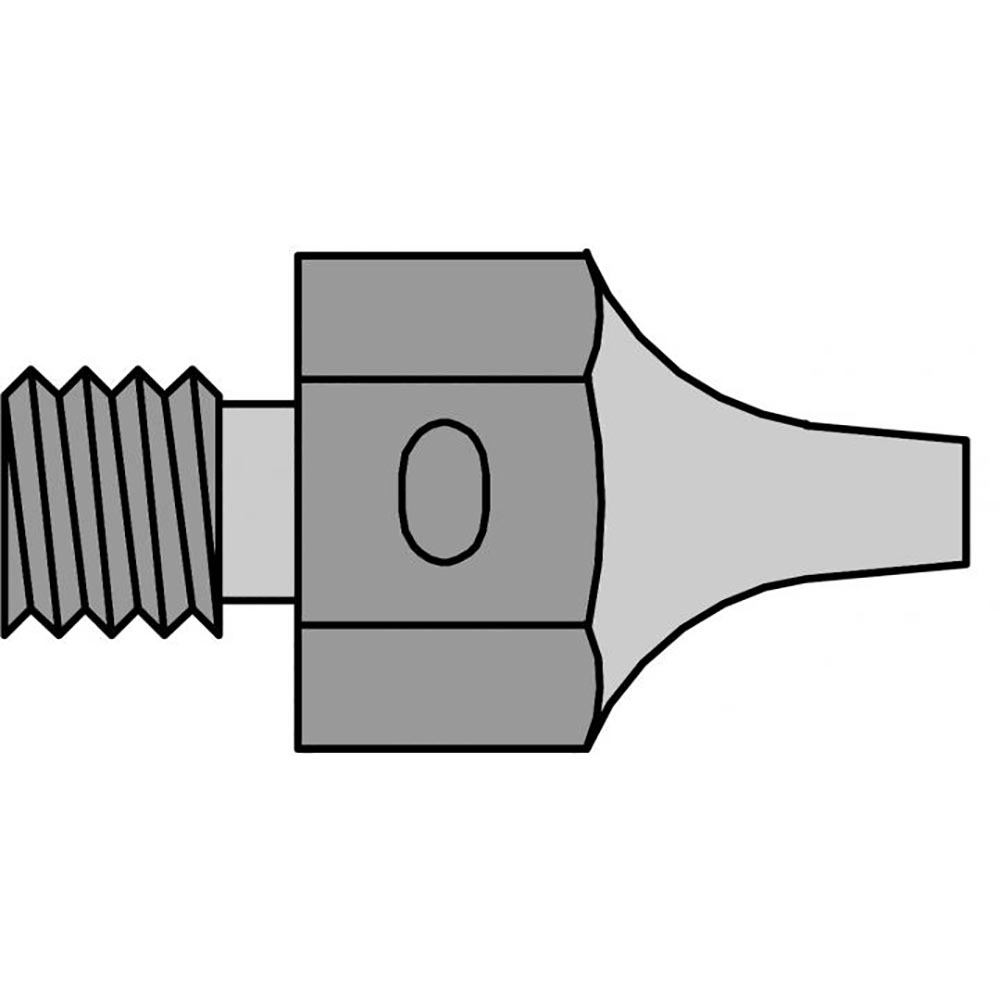

Насадки DS

Демонтажные насадки Weller серии DS

Насадки серии DS предназначены для демонтажных паяльников Weller LR 20/21, TCP и T3001. Представлены отсасывающие сопла разного диаметра для удаления припоя.

Сопло DS втягивает припой через полый наконечник, освобождая вывод. Серия рассчитана на классические демонтажные паяльники Weller.

Товаров: 12
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки DS

Что важно при выборе: характеристики, сравнение и типичные области применения.

Подбор насадок DS

Внутренний диаметр сопла (DS 110 - 0,7 мм и др.) подбирают под диаметр вывода. Насадки DS 7 совместимы с паяльниками LR 20/21, TCP и T3001. Версии с фиксированной температурой (370 °C) рассчитаны на паяльники MAGNASTAT.
