Чем сопла Weller XDS L отличаются от обычных XDS?

Сопла Weller XDS L отличаются покрытием Longlife, которое увеличивает срок службы при интенсивном демонтаже. По размерам они повторяют обычные XDS: например, XDS L1 имеет внутренний диаметр 1,4 мм и наружный 2,5 мм, как XDS 1.

Как выбрать сопло XDS L по диаметру вывода?

Внутренний диаметр сопла должен быть чуть больше диаметра вывода: XDS L6 (0,7 мм) - для тонких выводов, XDS L3 (1 мм), XDS L4 и L7 (1,2 мм), XDS L1 (1,4 мм) и XDS L8 (1,5 мм) - для типовых. Для толстых выводов подходят XDS L5 (1,8 мм) и XDS L2 (3 мм).

Как сохранить силу отсоса сопла Weller XDS L?

Силу отсоса сопла Weller XDS L сохраняет регулярная прочистка канала, через который втягивается расплавленный припой. Покрытие Longlife продлевает ресурс сопла, но засорённый канал всё равно снижает эффективность демонтажа.

Какое сопло Weller XDS L выбрать для самых тонких выводов?

Для тонких выводов подходит XDS L6 с внутренним диаметром 0,7 мм и наружным 1,9 мм, следующий размер - XDS L3 с внутренним 1 мм и наружным 2,3 мм. Малый наружный диаметр не задевает соседние площадки при плотном монтаже.

Для чего сопло Weller XDS L2 с внутренним диаметром 3 мм?

XDS L2 - самое крупное сопло серии: внутренний диаметр 3 мм, наружный 5,3 мм. Его выбирают для толстых выводов, штырей разъёмов и клемм, где сопло меньшего диаметра не надевается на вывод и не успевает отсосать большой объём припоя.

Чем XDS L4 отличается от XDS L7 при внутреннем диаметре 1,2 мм?

Внутренний канал у обоих сопел 1,2 мм, но наружный диаметр разный: у XDS L4 - 2,5 мм, у XDS L7 - 2,7 мм. Более тонкое L4 удобнее при плотно расположенных площадках, L7 с более толстой стенкой даёт чуть больше тепла на крупную площадку.

Какое сопло XDS L подходит для выводов средней толщины?

Для выводов средней толщины подходят сопла с каналом 1,2-1,8 мм: XDS L4 и XDS L7 (1,2 мм), XDS L1 (1,4 мм), XDS L8 (1,5 мм) и XDS L5 (1,8 мм). Внутренний диаметр должен быть чуть больше диаметра вывода.

Как правильно выпаивать вывод соплом Weller XDS L?

Сопло надевают на вывод, дожидаются полного расплавления припоя в отверстии и только потом включают отсос, слегка покачивая сопло вокруг вывода. Если включить вакуум раньше, часть припоя застынет в отверстии и вывод останется припаянным.

Когда сопло Weller XDS L пора менять?

Сопло меняют, когда канал перестаёт прочищаться и сила отсоса не восстанавливается, когда торец изношен или перестал смачиваться припоем. Изношенное сопло хуже передаёт тепло, и припой не успевает расплавиться по всей глубине отверстия.

Почему после выпайки вывод остаётся припаянным к стенке отверстия?

Если вывод касается стенки металлизированного отверстия, под ним остаётся тонкий слой припоя. Помогает добавить свежего припоя и повторить выпайку, двигая сопло по кругу вокруг вывода, чтобы оторвать его от стенки, пока припой жидкий.

Насадки для выпайки

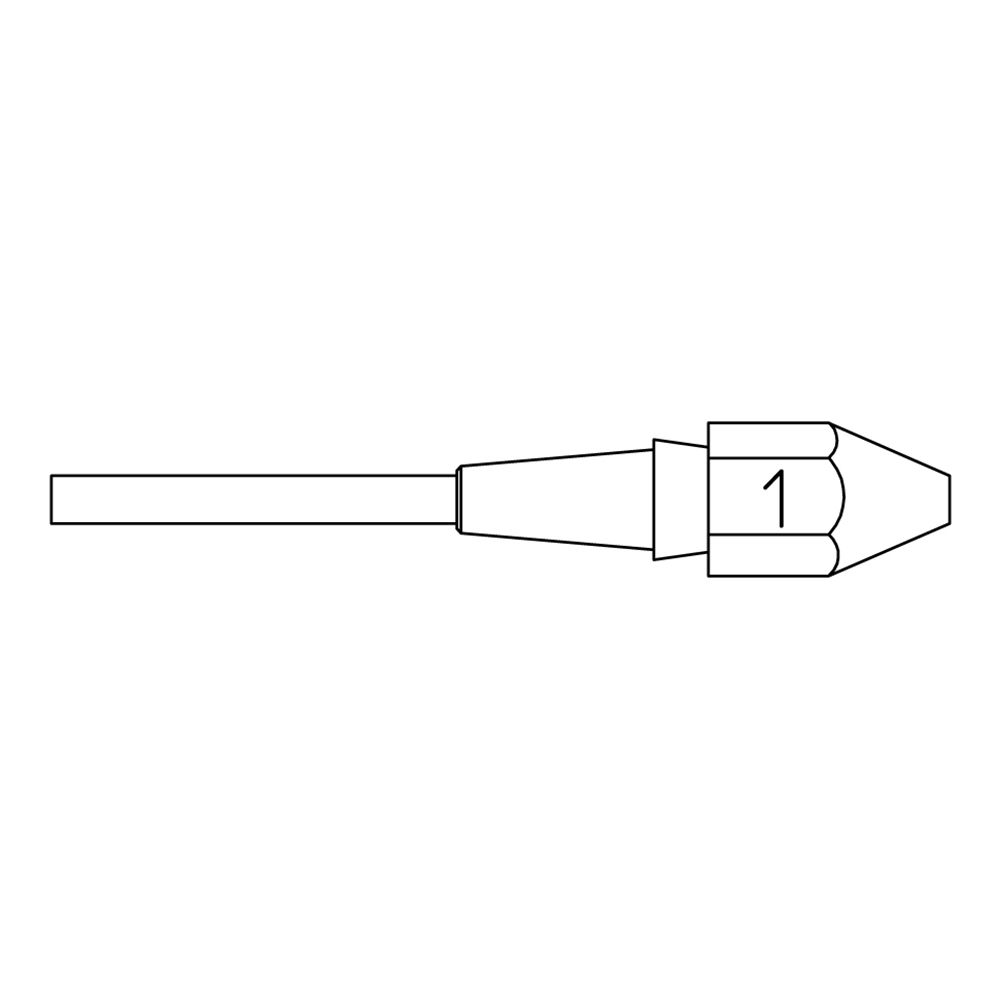

Насадки XDSL

Отсасывающие сопла Weller серии XDSL Longlife

Сопла серии XDS L (Longlife) - отсасывающие наконечники повышенного ресурса для демонтажных паяльников Weller. Внутренний диаметр от 0,7 до 1,5 мм подбирают под диаметр вывода.

Покрытие Longlife увеличивает срок службы сопла при интенсивном демонтаже. Сопло втягивает расплавленный припой через канал, освобождая вывод компонента.

Товаров: 8
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки XDSL

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор по диаметру

Внутренний диаметр сопла должен быть чуть больше диаметра вывода: XDS L6 (0,7 мм) - для тонких выводов, XDS L8 (1,5 мм) - для толстых. Покрытие Longlife продлевает ресурс. Регулярная прочистка канала сохраняет силу отсоса.
