Для каких паяльников Weller подходят всасывающие насадки серии DX?

Насадки серии DX предназначены для демонтажных паяльников Weller DSX 80 и DXV 80. Сопло DX работает вместе с вакуумом паяльника и втягивает расплавленный припой через внутренний канал, поэтому подбирать его нужно именно под эти модели инструмента.

Как выбрать внутренний диаметр сопла DX под вывод компонента?

Внутренний диаметр сопла DX выбирают немного больше диаметра вывода, чтобы припой втягивался полностью. Для тонких выводов и плотного монтажа подходят DX 110, DX 111, DX 115, DX 118 и DX 119 с каналом 0,7 мм, для более толстых - DX 112 (1 мм), DX 113 и DX 116 (1,2 мм), DX 117 (1,5 мм) и DX 114 (1,8 мм).

Чем отличаются сопла DX 118 и DX 119 от DX 110 с тем же каналом 0,7 мм?

При одинаковом внутреннем диаметре 0,7 мм сопла DX различаются наружным диаметром: у DX 110 он 1,9 мм, у DX 118 - 1,5 мм, у DX 119 - 1,1 мм. Чем тоньше наружный диаметр, тем ближе можно подойти к соседним выводам и компонентам на плотной плате.

Зачем нужна длина 23 или 29 мм у сопел Weller DX?

Длина сопла DX определяет вылет наконечника и доступ к выводу. Короткие сопла 23 мм (DX 111, DX 112, DX 114) удобны для обычной выпайки, удлинённые 29 мм (DX 115, DX 116) помогают дотянуться до выводов между высокими компонентами.

Для чего нужен измерительный наконечник серии DX?

Измерительный наконечник DX для DSX 80 и DXV 80 служит для контроля температуры демонтажа на месте сопла. Для поддержания силы отсоса канал рабочих сопел нужно регулярно прочищать, а для старта удобен набор DX 110-DX 115 из 6 сопел (T0051379099).

Какое сопло Weller DX выбрать для толстых выводов?

Для толстых выводов на DSX 80 и DXV 80 подходят сопла с большим каналом: DX 114 с внутренним диаметром 1,8 мм и наружным 3,3 мм, DX 117 с каналом 1,5 мм и наружным 2,9 мм. Для выводов средней толщины - DX 113 и DX 116 с каналом 1,2 мм.

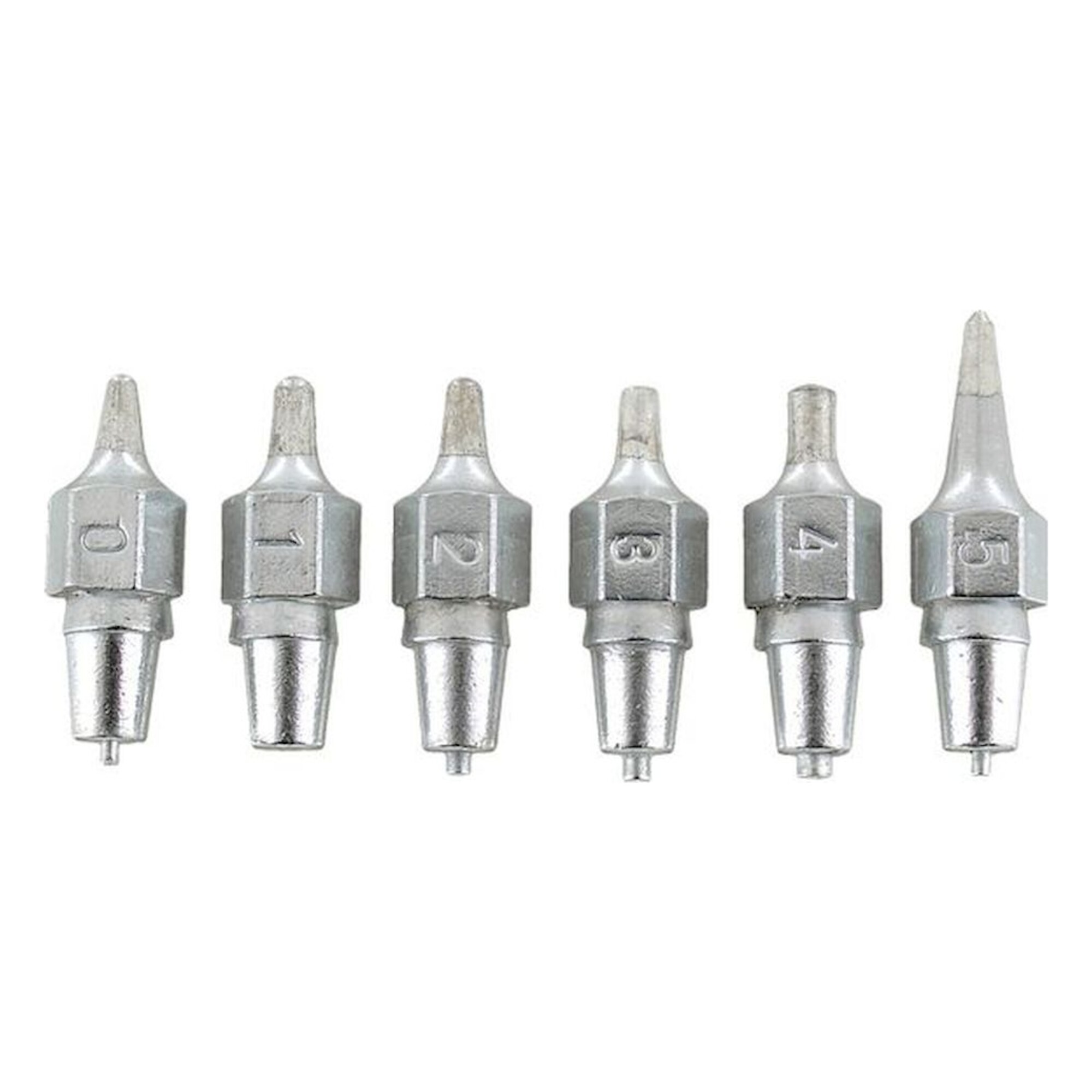

Какие сопла входят в набор Weller T0051379099?

Набор T0051379099 включает всасывающие сопла DX 110 - DX 115 для DSX 80 и DXV 80, с внутренним диаметром от 0,7 до 1,8 мм. Он удобен, когда нужно выпаивать выводы разной толщины и подбирать сопло на месте.

Как сохранить силу отсоса сопел Weller DX?

Канал сопла DX регулярно прочищают, пока припой в нём не застыл пробкой, а торец держат залуженным. Сила отсоса падает, если канал сужен остатками припоя или сопло неплотно прилегает к выводу и площадке.

Как правильно выпаивать вывод соплом Weller DX?

Сопло надевают на вывод, дожидаются полного расплавления припоя в отверстии и только потом включают отсос, слегка покачивая сопло вокруг вывода. Если включить вакуум раньше, часть припоя застынет, и вывод останется припаянным к стенке.

Когда сопло Weller DX пора менять?

Сопло меняют, когда канал перестаёт прочищаться и сила отсоса не восстанавливается, когда торец изношен или перестал смачиваться припоем. Изношенное сопло хуже передаёт тепло, и припой не успевает расплавиться по всей глубине отверстия.

Насадки для выпайки

Насадки DX

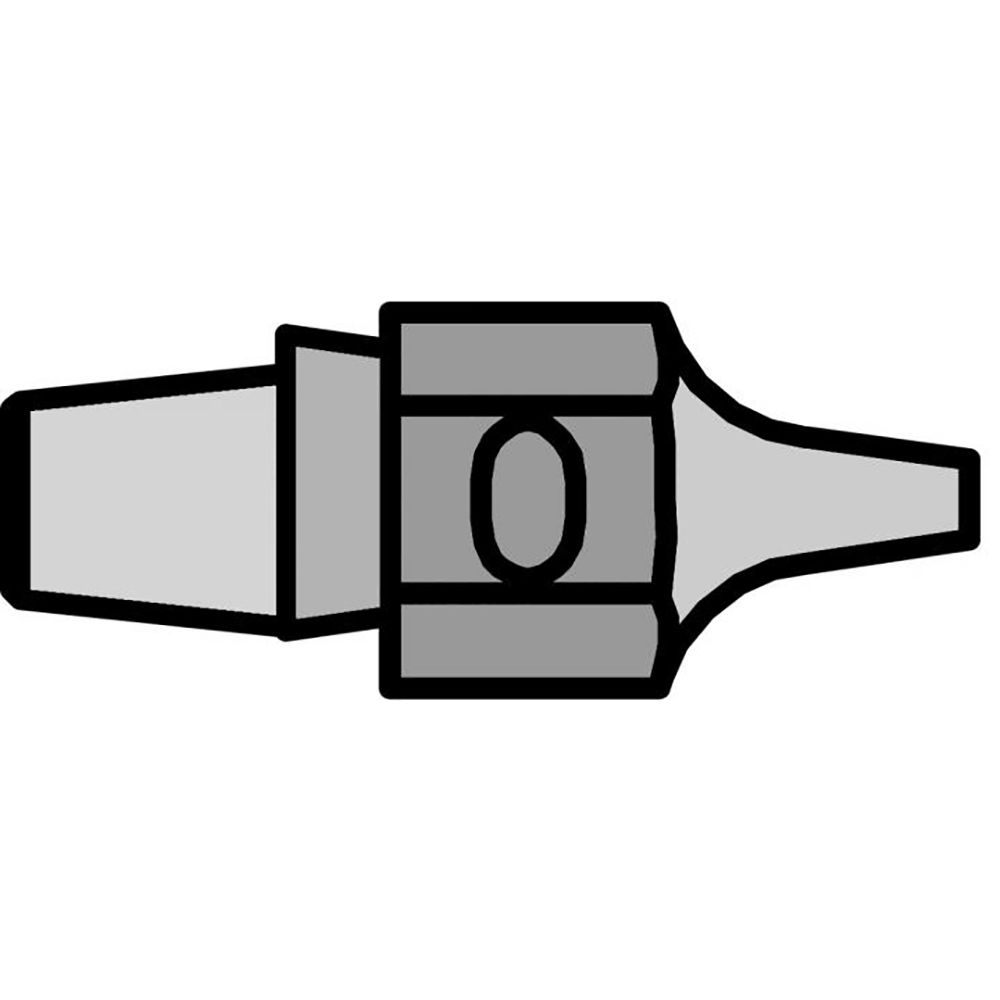

Всасывающие насадки Weller серии DX

Насадки серии DX предназначены для демонтажных паяльников Weller DSX 80 и DXV 80. Представлены отсасывающие сопла с внутренним диаметром от 0,7 мм и измерительные наконечники.

Сопло DX втягивает расплавленный припой при работе с вакуумом. Малые диаметры рассчитаны на тонкие выводы и плотный монтаж.

Товаров: 13
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки DX

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор насадок DX

Внутренний диаметр выбирают под вывод: DX 118 и DX 119 (0,7 мм) - для тонких выводов. Насадки совместимы с DSX 80 и DXV 80. Измерительный наконечник DX контролирует температуру демонтажа. Прочищайте канал для сохранения силы отсоса.
