Для чего нужны насадки Weller WTA на термопинцет?

Насадки Weller WTA предназначены для демонтажных термопинцетов: клиновидные наконечники захватывают компонент с двух сторон и прогревают оба вывода. Так SMD-компонент снимается с платы за один приём.

Как выбрать ширину насадок Weller WTA под компонент?

Ширина насадок WTA должна соответствовать габариту выводов снимаемой детали: WTA 1S 0,5x0,5 мм и WTA 1 1x0,5 мм - для мелких чипов, WTA 2 3x0,5 мм и WTA 3 6x0,5 мм - для корпусов покрупнее, WTA 4 12,5x0,5 мм - для самых широких.

Чем насадки Weller WTA 11 отличаются от WTA 1?

Насадки Weller WTA 11 и WTA 1 имеют одинаковый клин 1x0,5 мм, но WTA 11 вертикальные, а WTA 1 изогнуты под 45°. Вертикальные насадки удобны для прямого хвата сверху, изогнутые - для доступа к компоненту в плотной компоновке.

Какая насадка Weller WTA подходит для самых мелких чипов?

Для самых мелких SMD-компонентов подходят узкие насадки WTA 1S 0,5x0,5 мм и WTA 1 1x0,5 мм с изгибом 45°. Узкий наконечник обхватывает только выводы маленького чипа и не задевает соседние элементы на плате.

Для чего широкая насадка Weller WTA 4 шириной 12,5 мм?

WTA 4 - клиновидные насадки 12,5x0,5 мм с изгибом 45° для крупных корпусов, у которых нужно одновременно прогреть длинный ряд выводов. Для корпусов средней ширины подходят WTA 2 3 мм и WTA 3 6 мм.

Зачем у насадок Weller WTA изгиб 45°?

Изгиб 45° у WTA 1, WTA 1S, WTA 2, WTA 3 и WTA 4 позволяет подвести насадки к компоненту в плотной компоновке, когда прямые наконечники упираются в соседние детали. Рука и пинцет при этом остаются в удобном положении.

Для чего нужна измерительная насадка Weller WTA?

Измерительная насадка WTA позволяет проверить фактическую температуру демонтажного термопинцета термометром. Так сравнивают показания станции с реальной температурой на насадках и вовремя замечают отклонения, которые мешают выпайке.

Как правильно установить пару насадок WTA на термопинцет?

Насадки WTA ставят парой одного типа и ширины и юстируют сведение так, чтобы рабочие кромки сходились ровно по всей длине. Перекос приводит к неравномерному нагреву сторон компонента, и деталь может выскользнуть при съёме.

Можно ли паять насадками WTA или они только для выпайки?

Насадки WTA предназначены для демонтажных термопинцетов: они захватывают компонент с двух сторон и снимают его с платы за один приём. Для пайки и монтажа SMD термопинцетами WXMT и WMRT предназначены парные жала серии Micro Tools (RTW).

Как не повредить плату при выпайке пинцетом с насадками WTA?

Ширину насадок подбирают по габариту выводов, чтобы все выводы расплавились одновременно, а компонент снимают только после полного расплавления припоя, без рывка. Температуру держат минимально достаточной, это бережёт площадки и соседние детали.

Паяльные жала для пинцетов

Серия WTA

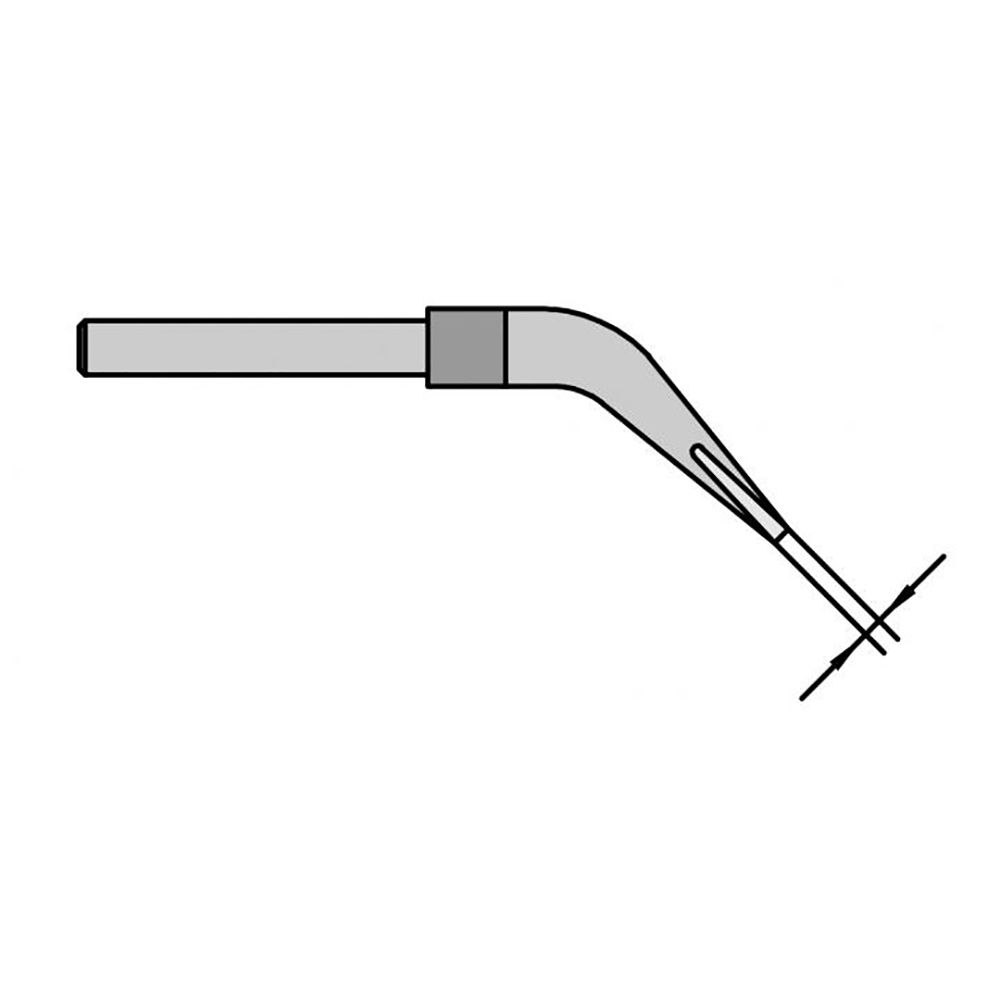

Насадки Weller серии WTA для выпайки

Насадки серии WTA предназначены для демонтажных термопинцетов Weller. Клиновидные наконечники с прямой и изогнутой геометрией захватывают компонент с двух сторон при выпайке.

Пинцет с насадками WTA нагревает оба вывода компонента и снимает его с платы за один приём, что удобно при демонтаже SMD.

Товаров: 6
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Серия WTA

Что важно при выборе: характеристики, сравнение и типичные области применения.

Выбор насадок WTA

Насадки WTA подбирают парами под размер компонента: WTA 2 (3 мм) и WTA 3 (6 мм) с изгибом 45° - для доступа в плотной компоновке, WTA 11 - для вертикального хвата. Ширина наконечника должна соответствовать габариту выводов снимаемой детали.
