Автоматизированная паяльная система JBC HA245A-5A для выполнения общих задач пайки предоставляет решение для электронной промышленности, обеспечивающее автоматическую замену наконечников.
Автоматизированный паяльник JBC TRA245 и подставка для наконечников JBC CS2R245 обеспечивают автоматическую замену жал, позволяющую паяльному роботу использовать наконечники различных форм для достижения высочайшего качества пайки и замены изношенного жала.
Устройство подачи припоя JBC SFR-A, монтируемое на головке автоматизированной паяльной системы JBC RBA-A, обладает функцией перфорации паяльной проволоки до сердечника флюса. Благодаря этому улучшается поступление флюса и снижается выделение газов, исключая разбрызгивание припоя и флюса в процессе пайки.
Система JBC CLMR-A с щётками диаметром 50 мм тщательно очищает наконечник всего за 1 секунду, улучшая его теплопередачу, необходимую для качественного процесса сварки.
Для установки соединения между контроллером JBC UCR245 и роботом (ПК или ПЛК) компанией JBC используется протокол RS232 (www.jbctools.com/jbcsoftware.html).
Наконечники серии R245 и наборы для подачи припоя GSFR приобретаются отдельно.
Комплект поставки
- Контроллер JBC UCR245-5A
- Головка автоматизированной паяльной системы JBC RBA-A
- Автоматизированный паяльник JBC TRA245-A
- Устройство подачи припоя JBC SFR-A
- Автоматизированная подставка JBC CS2R245-A
- Очиститель наконечников JBC CLMR-A
Технические характеристики системы JBC HA245A-5A
| Диапазон температур | 90 - 450 ºC |
| Длина припоя | 0.5 - 250 мм |
| Скорость подачи припоя | 0.5 - 120 мм/с |
| Диаметр припоя | 0.5 - 1.5 мм |
| Антистатическое исполнение | да |
| Cопротивление между заземлением и наконечником | < 2 Ом |
| Мощность (пиковая) | 160 Вт - 21 В |
| Рабочая температура окружающей среды | 10 - 40 °C |
| Вес упаковки | 6 кг |
| Габаритные размеры упаковки | 545 x 345 x 275 мм |

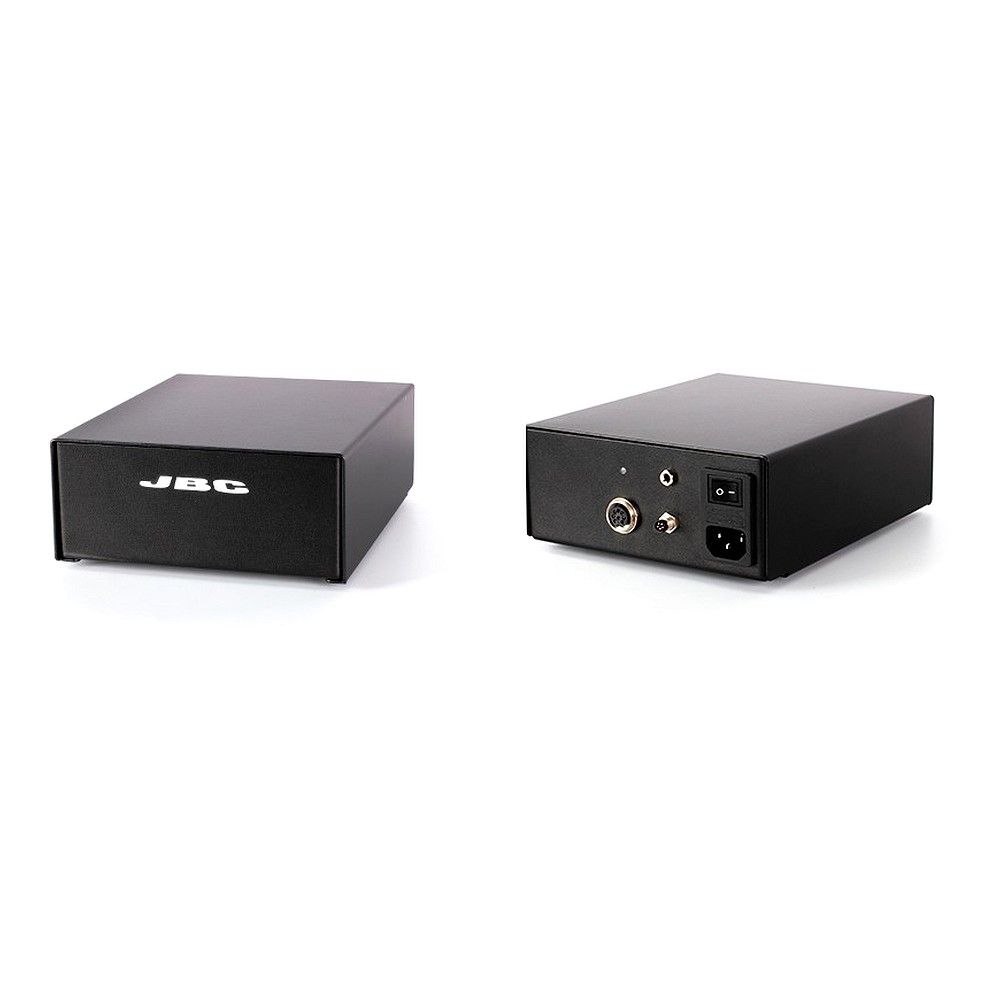

Технические характеристики контроллера JBC UCR245-5A
| Рабочее напряжение | 100 - 240 B |
| Входной предохранитель | 2.5 А |
| Вес | 2.2 кг |
| Габаритные размеры | 210 x 162 x 75 мм |
| Выходная мощность (пиковая) | 160 Вт / 21 В |
| Диапазон температур | 90 - 450°C |
| Точность поддержания заданной температуры | ±1.5ºC |
| Cопротивление между заземлением и наконечником | < 2 Ом |
| Рабочая температура окружающей среды | 10 - 40°C |
| Разъёмы | M8 5-контактный / M16 8-контактный (для инструмента) |
Технические характеристики JBC RBA-A
| Вес | 576 г |
| Габаритные размеры | 176 x 148 x 160 мм |
| Диаметр монтажного отверстия | 18 мм |
Технические характеристики JBC TRA245-A
| Вес | 316 г |
| Габаритные размеры | 122.1 x 68.4 x 52.6 мм |
Технические характеристики JBC SFR-A
| Вес | 870 г |
| Габаритные размеры | 114 x 66 x 52 мм |
| Максимальный вес катушки припоя | 1 кг |
| Максимальная длина катушки | 80 мм |
| Максимальный диаметр катушки | 80 мм |
| Диаметр оси держателя катушки | 10 мм |
| Диаметр припоя | 0.5 - 1.5 мм |
| Максимальная скорость подачи припоя | 120 мм/с |
| Рабочая температура окружающей среды | 10 - 40 °C |
| Разъёмы | M8 5-контактный |
| Рабочее напряжение | 24 В / 1.5 А |
| Габаритные размеры с держателем катушки | 124 x 158 x 114 мм |
| Габаритные размеры упаковки | 215 x 130 x 120 мм |
| Вес упаковки | 1.3 кг |
Технические характеристики подставки JBC CS2R245-A
| Вес | 690 г |
| Габаритные размеры | 153 x 82 x 97 мм |
| Вес упаковки | 0.89 кг |
| Габаритные размеры упаковки | 220 x 135 x 125 мм |
Технические характеристики очистителя JBC CLMR-A
| Вес | 2,7 кг |
| Габаритные размеры | 137 x 153 x 110 мм |
| Диаметр щёток | 50 мм |
| Разъёмы | M8 5-контактный |
| Напряжение | 24 В / 2.5 A |
| Рабочая температура окружающей среды | 10 - 40 ºC |
Подключаемое оборудование
- Контроллер JBC UCR245-5A
- Головка автоматизированной паяльной системы JBC RBA-A
- Автоматизированный паяльник JBC TRA245-A
- Устройство подачи припоя JBC SFR-A
- Автоматизированная подставка JBC CS2R245-A
- Очиститель наконечников JBC CLMR-A
- Паяльник для автоматизированных систем JBC TR245-A
Наконечники для подключаемого оборудования
