Для каких паяльников подходят жала JBC R245?

Жала серии R245 устанавливаются в паяльники для автоматизированных систем TR245 и TRA245: TR245-B с ручной сменой картриджа и автоматический TRA245-B для роботизированной пайки. Для систем TR470 и TRA470 предназначена отдельная серия R470.

Какое жало JBC R245 выбрать для пайки штырьковых разъёмов?

Для разъёмов предназначены круглые жала Pin-Connector: R245-009 Ø 0,8 мм, R245-028 Ø 1 мм 20°, R245-010 Ø 1,5 мм, R245-011 Ø 2,5 мм и R245-012 Ø 3,5 мм. Диаметр подбирают по размеру вывода; для разъёмов есть также картридж R245-037 с пазом 1,0 мм.

Что такое жала Twintip в серии JBC R245?

Twintip - жала для волочильной пайки, которыми проводят вдоль ряда выводов и пропаивают их за один проход. В серии R245 это R245-026 с внутренней шириной 0,75 мм, R245-027 на 1 мм, R245-013 и R245-029 на 1,25 мм, а также клиновидные Twintip R245-016 4,7x1,6 мм и R245-018 6,2x1,8 мм.

Какие клиновидные жала JBC R245 подходят для точечной пайки?

Для точечной пайки служат клиновидные жала R245-017 1,5x0,5 мм, R245-019 2,5x0,8 мм, R245-020 3x1 мм и R245-007 4x1,5 мм, а также клинья с канавкой R245-022 1x0,4 мм, R245-023 1,3x0,5 мм и R245-025 4x1 мм. Широкий клин передаёт больше тепла массивным соединениям, узкий - для мелких выводов.

Чем отличаются картриджи-наконечники JBC R245-036 - R245-039?

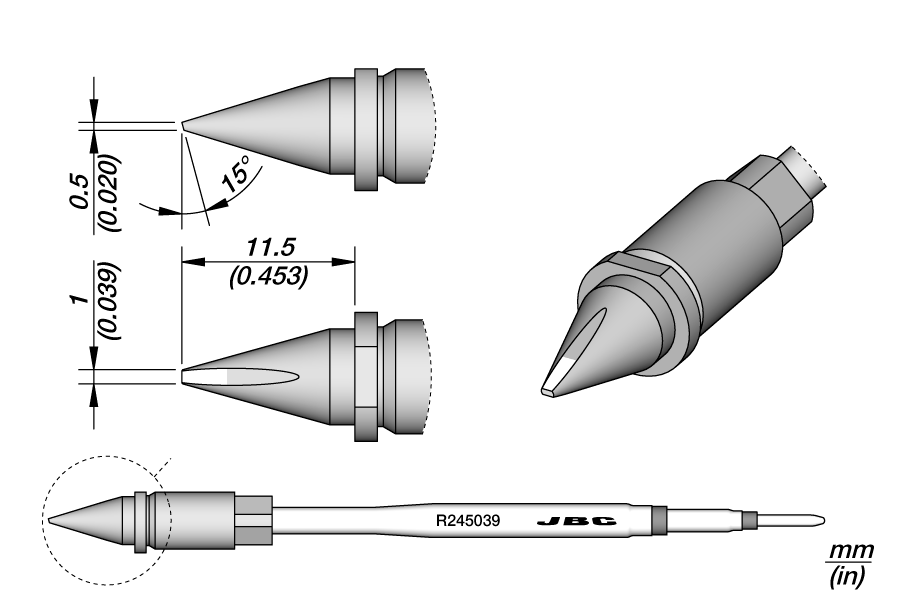

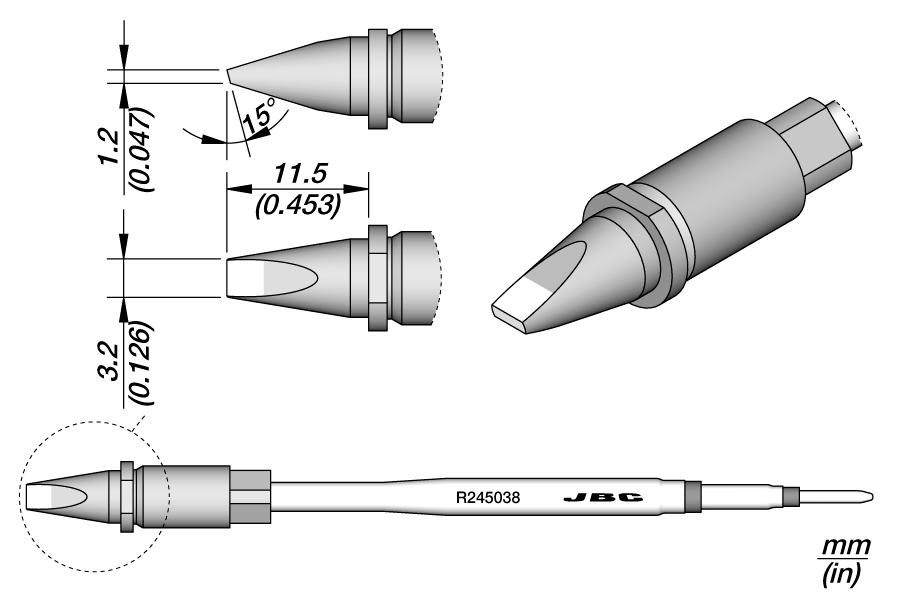

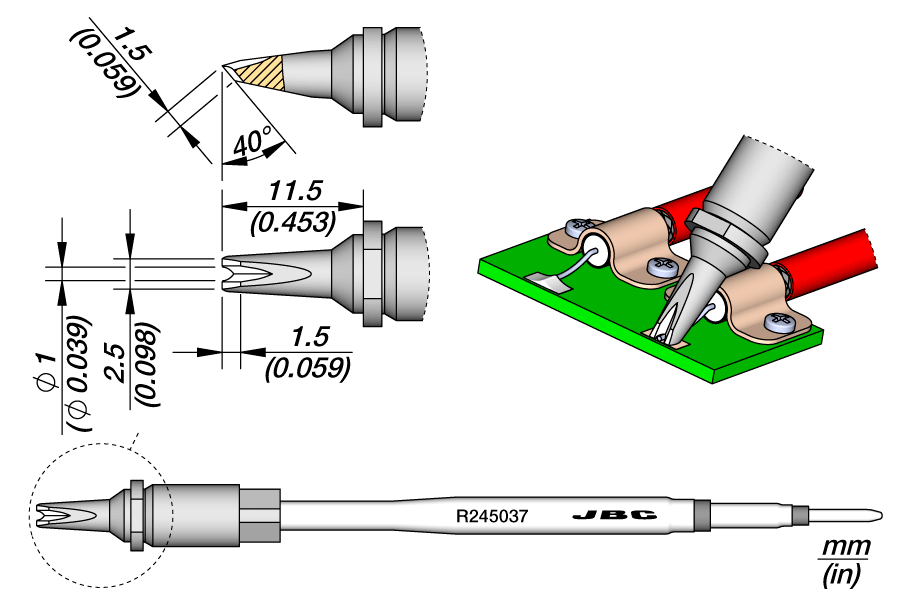

Картриджи R245-036 - R245-039 предназначены для роботизированных систем и различаются формой и размером: лопатки R245-039 1,0x0,5 мм, R245-036 1,8x0,8 мм и R245-038 3,2x1,2 мм, а R245-037 с пазом 1,0 мм рассчитан на пайку разъёмов.

Какое жало JBC R245 выбрать для пайки кабелей?

Для кабелей подбирают круглое жало Pin-Connector по сечению: JBC R245-009 рассчитан на кабели до 0,8 мм, R245-010 - до 1,5 мм, R245-011 - до 2,5 мм, R245-012 - до 3,5 мм. Чем толще кабель, тем больше диаметр жала.

Почему с жалами JBC R245 можно паять при более низкой температуре?

По данным производителя, технология JBC позволяет снизить рабочую температуру минимум на 50 °C по сравнению с традиционными решениями. Более низкая температура снижает риск повреждения компонентов и продлевает срок службы расходных материалов.

Как продлить ресурс жал JBC R245 на линии?

Ресурс жал R245 продлевают спящий режим и режим гибернации: по данным производителя, срок службы наконечников увеличивается в 5 раз по сравнению с обычными аналогами. Быстрая смена картриджей сокращает простой при замене.

Для чего долотообразные жала JBC R245-008, R245-021 и R245-024?

Долотообразные жала дают плоскую рабочую поверхность для пайки выводов и площадок: R245-008 размером 2,2 x 1 мм, R245-021 - 4 x 1 мм. R245-024 размером 2 x 0,8 мм имеет проточку, которая помогает удерживать припой в зоне пайки.

Как жала JBC R245 контролируют температуру при пайке?

Жала серии R245 имеют встроенную термопару, а система управления по её сигналу точно держит температуру и быстро восстанавливает её после каждого контакта с платой. Это важно при пайке чувствительных электронных компонентов.

Наконечники для роботов

Серия R245 (TR245, TRA245)

Наконечники JBC R245 для автоматизации: максимальная эффективность и долговечность

Наконечники JBC серии R245 предназначены для автоматизированных паяльных систем TR245 и TRA245 и широко применяются в промышленной пайке, где критически важны стабильность, скорость и повторяемость процесса. В линейке R245 представлены различные типы наконечников: клиновидные, специальные для пайки кабелей и массивных соединений, а также варианты для работы с соединениями разного диаметра. Например, JBC R245-009 оптимален для кабелей до 0,8 мм (диаметр 2,2 мм), R245-010 - до 1,5 мм, R245-011 - до 2,5 мм (диаметр 4,0 мм), а R245-012 рассчитан на пайку кабелей до 3,5 мм (диаметр 5,0 мм).

Товаров: 27
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Серия R245 (TR245, TRA245)

Что важно при выборе: характеристики, сравнение и типичные области применения.

Модельный ряд и ассортимент

Каждый наконечник серии R245 отличается высокой теплопроводностью и быстрым нагревом, что позволяет поддерживать стабильную рабочую температуру даже при интенсивных нагрузках. Встроенная термопара и интеллектуальная система управления обеспечивают точный контроль температуры и быстрое восстановление после каждого контакта с платой, что особенно важно при пайке чувствительных электронных компонентов.

Технические особенности

Эксклюзивная технология JBC позволяет снизить рабочую температуру минимум на 50°C по сравнению с традиционными решениями, что снижает риск повреждения компонентов и увеличивает срок службы расходных материалов. Благодаря спящему режиму и режиму гибернации, срок службы наконечников JBC R245 увеличивается в 5 раз по сравнению с обычными аналогами, а быстрая система смены картриджей минимизирует время простоя оборудования.

Совместимость и аксессуары

Наконечники R245 выполнены из высококачественных материалов с антикоррозийным покрытием, что гарантирует длительный срок службы даже при круглосуточной эксплуатации. Все модели легко интегрируются в существующие автоматизированные комплексы и совместимы с оригинальными инструментами JBC, что обеспечивает универсальность и простоту обслуживания.

Почему выбирают JBC

Использование оригинальных наконечников JBC R245 - это гарантия высокой производительности, точности и соответствия международным стандартам качества для современных производственных линий в электронике и других высокотехнологичных отраслях.

Частые вопросы

Для каких паяльников подходят жала JBC R245?: Жала серии R245 устанавливаются в паяльники для автоматизированных систем TR245 и TRA245: TR245-B с ручной сменой картриджа и автоматический TRA245-B для роботизированной пайки. Для систем TR470 и TRA470 предназначена отдельная серия R470.
Какое жало JBC R245 выбрать для пайки штырьковых разъёмов?: Для разъёмов предназначены круглые жала Pin-Connector: R245-009 Ø 0,8 мм, R245-028 Ø 1 мм 20°, R245-010 Ø 1,5 мм, R245-011 Ø 2,5 мм и R245-012 Ø 3,5 мм. Диаметр подбирают по размеру вывода; для разъёмов есть также картридж R245-037 с пазом 1,0 мм.
Что такое жала Twintip в серии JBC R245?: Twintip - жала для волочильной пайки, которыми проводят вдоль ряда выводов и пропаивают их за один проход. В серии R245 это R245-026 с внутренней шириной 0,75 мм, R245-027 на 1 мм, R245-013 и R245-029 на 1,25 мм, а также клиновидные Twintip R245-016 4,7x1,6 мм и R245-018 6,2x1,8 мм.
Какие клиновидные жала JBC R245 подходят для точечной пайки?: Для точечной пайки служат клиновидные жала R245-017 1,5x0,5 мм, R245-019 2,5x0,8 мм, R245-020 3x1 мм и R245-007 4x1,5 мм, а также клинья с канавкой R245-022 1x0,4 мм, R245-023 1,3x0,5 мм и R245-025 4x1 мм. Широкий клин передаёт больше тепла массивным соединениям, узкий - для мелких выводов.
Чем отличаются картриджи-наконечники JBC R245-036 - R245-039?: Картриджи R245-036 - R245-039 предназначены для роботизированных систем и различаются формой и размером: лопатки R245-039 1,0x0,5 мм, R245-036 1,8x0,8 мм и R245-038 3,2x1,2 мм, а R245-037 с пазом 1,0 мм рассчитан на пайку разъёмов.
Какое жало JBC R245 выбрать для пайки кабелей?: Для кабелей подбирают круглое жало Pin-Connector по сечению: JBC R245-009 рассчитан на кабели до 0,8 мм, R245-010 - до 1,5 мм, R245-011 - до 2,5 мм, R245-012 - до 3,5 мм. Чем толще кабель, тем больше диаметр жала.
Почему с жалами JBC R245 можно паять при более низкой температуре?: По данным производителя, технология JBC позволяет снизить рабочую температуру минимум на 50 °C по сравнению с традиционными решениями. Более низкая температура снижает риск повреждения компонентов и продлевает срок службы расходных материалов.
Как продлить ресурс жал JBC R245 на линии?: Ресурс жал R245 продлевают спящий режим и режим гибернации: по данным производителя, срок службы наконечников увеличивается в 5 раз по сравнению с обычными аналогами. Быстрая смена картриджей сокращает простой при замене.
Для чего долотообразные жала JBC R245-008, R245-021 и R245-024?: Долотообразные жала дают плоскую рабочую поверхность для пайки выводов и площадок: R245-008 размером 2,2 x 1 мм, R245-021 - 4 x 1 мм. R245-024 размером 2 x 0,8 мм имеет проточку, которая помогает удерживать припой в зоне пайки.
Как жала JBC R245 контролируют температуру при пайке?: Жала серии R245 имеют встроенную термопару, а система управления по её сигналу точно держит температуру и быстро восстанавливает её после каждого контакта с платой. Это важно при пайке чувствительных электронных компонентов.
